Düşük malzeme tüketimi ile yüksek verimli 770mm Cnc yatay bant testere

Yüksek Hızlı Yatay Bant Testere Makinesi Daha Az Malzeme Kullanıyor

Makine aracının performans özellikleri
1Bu makine çeşitli alüminyum ingot ve alüminyum alaşım yuvarlak çubukları görebilir. Yüksek hız, yüksek verimlilik ve yüksek iş parçası kesme doğruluğu avantajlarına sahiptir.

2Kolay bir işletim ve bakım, güvenilir performans, enerji tasarrufu ve malzeme tasarrufu gibi açık avantajlara sahiptir.ve makine üretim ve bakım endüstrilerinde yaygın olarak kullanılır.

3- İki sütunlu yapı, kılavuzlama doğruluğunu, istikrarlı ve güvenilir testereyi sağlar.

4Çeneler hidrolik olarak sıkıştırılır, bu da malzemeleri sıkıştırmak için uygundur, kalıp malzemelerini kesmek için uygundur.

5Bant testere makinesinin aktarım mekanizması, testere kemerinin kırılması ve dişlerini çekmesi kolay olmadığından emin olmak için titreşimi azaltmak için hassas bir şekilde dengelenmiş ve düzeltilmiştir.

Ekipmanın adı

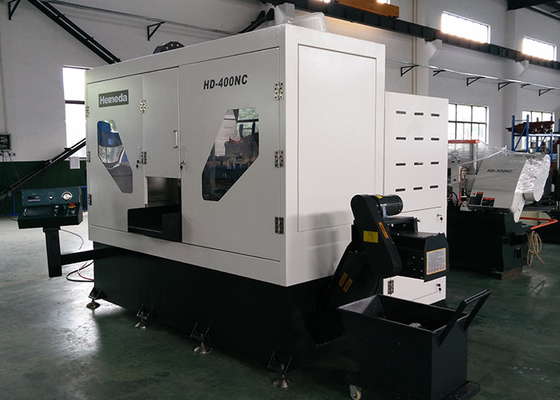

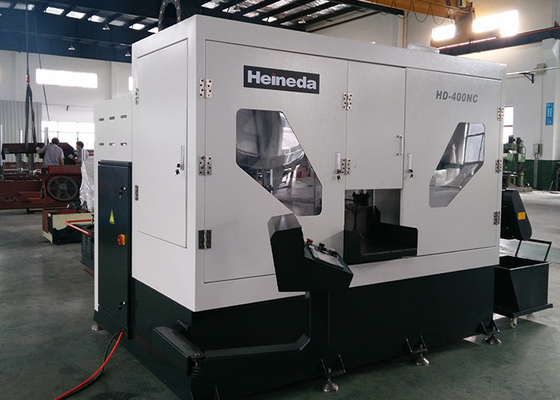

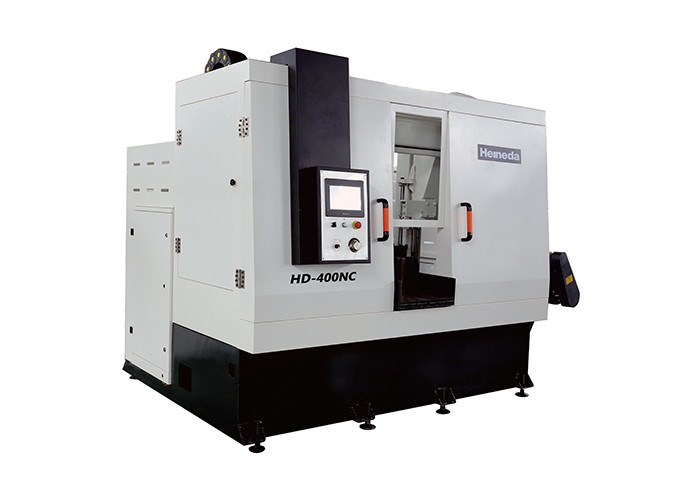

HD-400NC yuvarlak çubuk yüksek hızlı yatay zigza testere ünitesi

Enerji ortamı gereksinimleri ve tüketimi

● Enerji ortamı koşulları

Güç: Üç fazlı AC gücü

Voltaj: AC380V ± 10%

Sıklık: 50Hz ± 2%

● Basınçlı hava: Genel endüstriyel basınçlı hava

Hava basıncı: 0.4 MPa ~ 0.6 MPa (makinenin kendisi hava kaynağı erişim noktası basınç düzenleyici filtreye sahiptir)

Hava trafiği: ≥ 3 m³/ h

Hava kalitesi: Filtrasyon ve kurutma

● Ekipmanın çalışma ortamı gereksinimleri

En yüksek ortam sıcaklığı: 45 ° C

En az ortam sıcaklığı: -10 °C

Nitelikli nem: <67%

● Enerji ve medya tüketimi (makinenin normal çalışması sırasında enerji ve medya tüketimi Tablo 2-1'de gösterilmiştir)

Tablo 2-1 Teorik olarak hesaplanan enerji ve medya tüketimi

1.1Aygıt kullanımı

Temel olarak alüminyum ingot ve alüminyum alaşımının yetiştirilmesi için kullanılır.

1.2çavralama ürünleri çeşidi ve özellikleri

● Alaşım tipi: 1 × × -7 × × × seri alüminyum alaşımı

1.3çavra ünitesinin ana özellikleri

Daha az malzeme tüketimi / yüksek testere verimliliği / düşük işletme maliyetleri / güvenlik koruması tam yelpazede / enerji tasarrufu.

Ekipmanın ana teknik parametreleri

Ekipmanın uygulanma standardı

Metal kesiminin genel teknik koşulları GB / T 9061-2006

Metal kesme kaynak için genel teknik koşullar JB / T 9873-1999

Yatay bant testere yatağı 2. bölüm Parametreler JBT4318.2-2002

Yatay bant testere yatağı 3. bölüm doğruluk testi JBT4318.3-2002

Yatay bant testere yatağı Bölüm 4 Teknik koşullar JBT4318.4-2002

Metal kesme hidrolik sistemi için genel teknik koşullar JB / T10051-1999

Endüstriyel makineler ve elektrikli ekipman, genel teknik koşulların birinci bölümü GB / T 5226.1

Makine güvenliği koruması GB 16454

Elektrik sistemi GB 5226.1

Ekipman Çeşitli aletlerin tüm bileşenleri ve çeşitli aletleri tüm birimler (Si) birimleridir. Ekipmanın ana bileşenleri mekanik, elektrikli ve elektronik cihazları içerir.Hatalardan veya kazara meydana gelen kazalardan kaynaklanan hasarları önlemek için güvenilir güvenlik garantisi.

Cihazın bileşimi ve karakteristik açıklaması

Metal kesiminin genel teknik koşulları GB / T 9061-2006

Metal kesme kaynak için genel teknik koşullar JB / T 9873-1999

Yatay bant testere yatağı 2. bölüm Parametreler JBT4318.2-2002

Yatay bant testere yatağı 3. bölüm doğruluk testi JBT4318.3-2002

Yatay bant testere yatağı Bölüm 4 Teknik koşullar JBT4318.4-2002

Metal kesme hidrolik sistemi için genel teknik koşullar JB / T10051-1999

Endüstriyel makineler ve elektrikli ekipman, genel teknik koşulların birinci bölümü GB / T 5226.1

Makine güvenliği koruması GB 16454

Elektrik sistemi GB 5226.1

Ekipman Çeşitli aletlerin tüm bileşenleri ve çeşitli aletleri tüm birimler (Si) birimleridir. Ekipmanın ana bileşenleri mekanik, elektrikli ve elektronik cihazları içerir.Hatalardan veya kazara meydana gelen kazalardan kaynaklanan hasarları önlemek için güvenilir güvenlik garantisi.

Cihazın bileşimi ve karakteristik açıklaması

Ekipmanın bileşim profili:

Ekipman bir testere testere, hidrolik sistem, testere soğutma yağlama cihazı, yonga taşıyıcı cihaz, güvenlik kalkanı, elektrik ve otomasyon kontrol sistemi,ve benzeri..

3.1 Testereli Testere Makinesi

● Kemer testere, bir taban, bir testere, bir testere tekerleği, bir aktarım bölümü, bir besleme sistemi, bir yatak parçası, bir bant germe mekanizması, bir kol ve sol ve sağ rehberlik tekerleği mekanizmalarından oluşur.

● Alt ve testere kısmı: Bıçak kaynaklanır ve bir çelik levha ile işlenir ve ateşe karşı tekrar işlenir. Yüzey kum püskürtme işlemi, hassas işleme, iyi yapı tasarımı,Güzel bir görünüm;

● Testere tekerleğinin bölümü: İthalat edilen sert alüminyum levha (7075-T61) dan yapılmış ve bitirilmiş, kenarlık da vulkanize edilmiş bir kauçuk torbasından geçirilir.Testere tekerleği sorunsuz bir denge düzeltmesi ile çalışıyor, pürüzsüz ve uzun ömürlü dönüyor.

● İletişim bölümü: Datong Değişken Motoru, senkroniz katran yapısı tarafından tahrik edilir, güç aktif katrana aktarılır ve testere kemeri yüksek hızda çalışır.İletişim verimliliği yüksek ve istikrarlıdır.. Hız 500-2000m / min, hız aralığı büyüktür ve çeşitli sınıflardaki alüminyum alaşımının testere kesimine uyarlanabilir;

● Besleme sistemi: Besleme sistemi hidrolik basınçla çalıştırılır ve besleme hızı 0-2 m / dakikadır, adımsız hız düzenlemesi.

● Çakmak yükselir: iki katlı eğim sütunu ve doğrusal kaydırma yapısını kaldırma yörüngesi olarak kullanın, testere bantı tahrik tarafında iki iplikli rehberlik ve testere bantı sıkıştırma tarafı tek iplik bir rehberlik kullanır.Doğrusal kaydırma HGW45 / HGW35.

● Yatak bölümü: Yatak masası HT300'ten yapılmıştır.Bu sayede, testerenin istikrarlı olmasını sağlamak için testere malzemesinin vuruşunu tanımlamak.

● Testere germe mekanizması: Testere germe mekanizması hidrolik tahrik ile çalıştırılır, elektrik bağlantısı basınç ölçerini kullanarak germe değerini gösterir ve kırık bant koruması vardır;

● Testere bantı rehberlik cihazı: Sağ ve sol bant rehber grubunu kullanın. Her bir rehber tekerleği grubu 4 ayarlanabilir rehber silindirle donatılmıştır, tekerlek malzemesi alaşımlı yapısal çelikten yapılmıştır (15CrMo),yüzey karbürlenmiş söndürme, sertliği 50-55 hrc, iyi aşınmaya dayanıklıdır ve şerit kesimi, kılavuz doğruluğunu sağlamak için öğütme ile tedavi edilir.Çakma sırasında testere bantına yeterli destek sağlayabilen, ve testere bant titreşimi etkinliğini azaltabilir. rehber araç sabit kol üzerine monte edilir ve hareketli kol, yapıyı ayarlamak için tasarlanmıştır, sabit ordu bir bütün olarak tasarlanmıştır,kaydırıcıya monte edilmiş, böylece 2 sütun taban ve sabit askeri kol altında birbirine bağlanır,şekil kararlı Çerçeve yapısı, testerenin sık sık düştüğünü ve titreşimleri azaltabileceğini sağlamak için yeterli destek sağlamak için.

● Tam otomatik besleme sistemi: besleme yatağı ile tam otomatik biçim testere makinesi, besleme yatağında 1 grup hidrolik sıkıştırıcı ile, beslemeden sonra, bant sıkıştırma malzemesi,Hidrolik silindir tarafından onun rayında besleme kilidi tahrik besleme fonksiyonu ve birden fazla kez beslenebilirAvantaj, tamamen otomatik sabitlemenin kontrolsüz olması, manuel müdahaleye gerek olmamasıdır.

3.2 Hidrolik sistem

● Servis nesnesi: Testere bantı gerildi, testereye vuruldu, sıkıştırıldı, otomatik besleme mekanizması.

● Ana özellikleri:

Bağımsız pompa istasyonu, merkezi solenoid valf kontrolü.

hortum bağlantısına ek olarak, çelik boru da bağlanır ve basınç kaybı etkili bir şekilde azaltılır.

● Ana teknik parametreler:

Sistem basıncı 7MPa

Çalışma basıncı 5-6MPa

Çalışma ortamı ISO46 değirmen karşıtı hidrolik yağ

Çalışma sıcaklığı 10 ° C -55 ° C

Soğutma modu rüzgar soğutucusu

Gürültü ≤80dB

3.3 Testere bantı soğutma yağlama cihazı

● Gaz tipi bir aerosolik soğutma cihazının kullanılması.

● Genellikle yağ tanklarından, hava pompalarından, nabız kontrol cihazlarından, nozellerden, solenoid valflerinden ve benzeri şeylerden oluşur.

● Cihaz basınçlı hava ile çalıştırıldıktan sonra, hava ve soğutma yağı karıştırıldıktan sonra, testere kemerinin testere diş kısmını püskürtmek, yüzeyin yüzeyini yağ filmini üretmek,Kesim sırasında üretilen ısıyı hızlı bir şekilde dağıtmak, böylece yüksek verimliliği ve yüzey yüksek doğruluğunu sağlar.

2 Özellikleri: tek tipte püskürtme, iyi soğutma etkisi, testere performansını artırır

Testere bıçağının kullanım ömrünü artırmak

Testere yüzeyinin pürüzsüzlüğünü artırmak

Çip sisteminin aşınmasını azaltmak

Soğutma yağı bitki ekstraksiyonudur, toksik ve zararsız

3.4 Çip taşıyıcı cihazı

● Testere makinesinin iç kısmı alüminyumu alıp asansöre çıkarmak için bir kaydırıcı kullanır.

● Testere alanı metal levha rehberliği ve koruması ile korunur ve testere alanına kesilmiş alüminyum eklenir

3.5 Güvenlik Koruması

● Entegre koruma, alüminyum helikopterlerin ve yağ sislerinin kirliliğini önler.

● Tüm bakım kapı montaj sınır anahtarları, her gün bakım ve testere kemeri değiştirmek için uygun olan kalkan ön ve arka bir bakım kapısı vardır.Kapı tüm PLC çıkış güç kaynakları açarAynı zamanda, alarm sinyali dokunmatik ekranda görüntülenir ve ilgili düğmeye karşılık gelir.

3.6 Elektrikli ve Otomatik Kontrol Sistemi

● Yerde duran elektrikli kontrol dolabı, bağımsız yükleme ve anında durma onay düğmesi

● Kontrol kabin gücü AC: 380V / 50Hz üç fazlı 4 hat DC: 24V

● Programlanabilir denetleyici (PLC) kullanarak işlem kontrolü ve üretim süreci parametre girişi için programlanabilir insan (HMI) arayüzü, insan-makine arayüzü parametre ayarlarına sahiptir,veri gösterimi, önemli veri şifre koruması, hata alarmı, hata gösterimi, sorun teşhisi özellikleri.

● Aygıt el kontrolü ve otomatik kontrol işlevlerine sahiptir.

● Aygıtın işletim diski düğmesi bir Schneider düğmesi kullanır, su geçirmez, toz geçirmez, ancak sembolik bir talimat vardır ve renkli olarak görüntülenir.

● Bilgisayar iletişim bağlantı bağlantısı.

● Elektrikli kontrol kutusu ile ayrılık tasarımı (su geçirmez)

7.5 Ekipman Çalışma Çevri: Aşağıdaki çalışma ortamında uzun süreli istikrar için alet makinelerini gerektirir.

7.5.1 Güç: AC380V ± 10%, 50Hz ± 1 Hz.

7.5.2 Çevre sıcaklığı: 5 ~ 40 °C.

7.5.3 Nispi nem: <85%.

7.5.4 Sıkıştırılmış hava basıncı: 0,5 ~ 0,8 MPa.

7.6 ekipman güvenliği

7.17.1 Ekipmanlarda aşırı yük koruması, kişisel koruma cihazları ve acil kapanma düğmeleri bulunmalıdır.

7.17.2 Ekipman arızalanmadan 16 saatten fazla kullanılabilir olmalıdır.
