Enerji Tasarruflu CNC Şerit Testereler Alüminyum Alaşımlı Kesme 500-2000m/dak

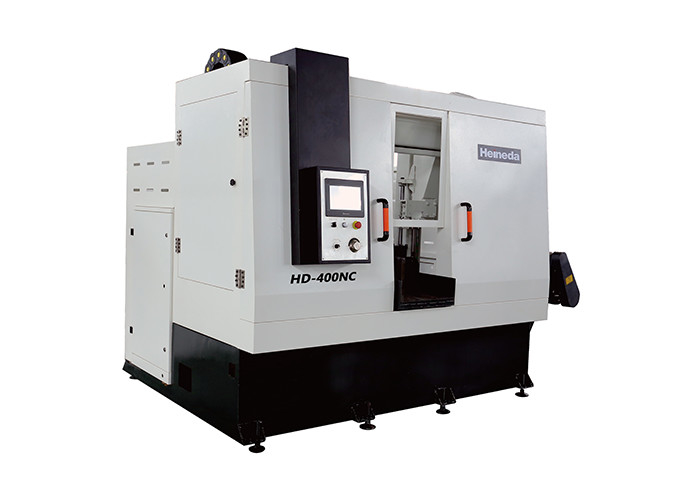

HD-400NC Yüksek Hızlı Yatay Şerit Testere Makinesi Alüminyum Alaşımlı Kesme

Ürün Açıklaması

Bu makine, çeşitli alüminyum külçeleri ve alüminyum alaşımlı yuvarlak çubukları görebilir.Yüksek hız, yüksek verimlilik ve yüksek iş parçası kesme doğruluğu avantajlarına sahiptir.

Besleme kelepçesi servo sabit uzunlukta mekanizma, çelik ve orta plaka kaynaklı, temperlenmiş ve kumlanmış ve daha sonra işlenmiş ve monte edilmiş bir parçadan oluşur.Yuvarlak çubuklarda 380'e kadar kelepçeleyebilen ve iki yönlü vidalı çubuk benimseyen çerçeve tipi iki yönlü senkron merkezleme hidrolik kelepçesi./Hidrolik motor, merkezleme ve kenetleme eylemi, besleme ve boyutlandırma, servo dişli motor/lineer kızak ray grubu/vida ile tamamlanır ve yavaş başlatma ve yavaş durdurma ve maksimum strok işlevlerine sahiptir.

Testere yayı kaldırma servo besleme sistemi, 2.0 kw servo dişli motor, çift sütunlu kılavuz mekanizması, lineer sürgülü ray/sürgü/vidalı mil ve yardımcı hidrolik kaldırma silindirinden oluşur.

Testere kayışı kılavuz tekerleği, sol ve sağ kılavuz hassas silindirlerinin ve tungsten çelik testere destek tekerleğinin üst ve alt takımlarını benimser.Yüksek kılavuz aşınma direnci ile 55HRC'ye ulaşabilir ve tungsten çelik testerenin arka tekerleği, testere işlemi sırasında esas olarak direnci taşır ve yüksek hızda çalışırken testere kayışının temas yüzeyi eşittir.

Ekipmanın ana teknik parametreleri

● Maksimum kesme kabiliyeti: 400 (mm)

400x400

● Testere çapı: φ700 x 2 yuvarlak (mm)

● Testere hızı: 500 ~ 2000 m/dak (Değişken frekans hızı)

● Testere besleme hızı: 100 ~ 2000mm / dak (testere malzemelerine ve özelliklerine göre ayarlanır)

● Testere şerit boyutu mm: 7050L × 34W × 1,1t (sert alaşımlı testere)

● Kesme kalınlığı mm: ≤ 2

● Eğimi alın: ≤0.5 °

● Uzunluk sabitleme hassasiyeti mm: ± 1

● Testere düz değil mm: <± 0,5

● Testere şeridi ömrü m2: 50-150

● Testere yüzeyi pürüzlülüğü μm: ≤ 50

● Kesme hızı cm2 / dak: 500 ~ 1500 (kesme verimliliği birimi, birim zamanda kesme kesit alanı)

● Gürültü endeksi: ≤ 85dB

● Testere bandı tipi: tek yatar hidrolik gergi / gevşeme

● Ekleme modu: hidrolik tahrik

Çalışma paragrafı Zemin yüksekliği: 770mm

● Güvenlik:

Kırık kayış, gerilim basıncını algılar ve basınç anormaldir, pnömatik hidrolik fren cihazı, testere gezisi dönüşü durdurur.

Bullfin, akım aşırı yük koruması tarafından benimsenmiştir.

Testere kayışı üst kolu, bir çarpışma koruma işlevine sahiptir.

1.1 Ekipman Adı

HD-400NC yuvarlak çubuk yüksek hızlı yatay zikzak testere ünitesi

1.2 cihaz kullanımı

Esas olarak alüminyum külçe ve alüminyum alaşımının mahsulü için kullanılır.

1.3 testere ürünleri çeşitliliği ve özellikleri

● Alaşım türü: 1 ××× -7 ××× serisi alüminyum alaşım

1.5 testere ünitesinin ana özellikleri

Malzeme tüketimi daha az / testere verimliliği yüksek / işletme maliyetleri düşük / güvenlik koruması tam aralık / enerji tasarrufu.Çevresel koruma

1.6 enerji ortamı gereksinimleri ve tüketimi

● Enerji ortamı koşulları

Güç: üç fazlı AC gücü

Voltaj: AC380V ± %10

Frekans: 50Hz ± %2

● Basınçlı hava: Genel endüstriyel basınçlı hava

Hava basıncı: 0,4 MPa ~ 0,6 MPa (cihazın kendisi hava kaynağı erişim noktası basınç düzenleyici filtreye sahiptir)

Hava trafiği: ≥ 3 m³/ h

Hava kalitesi: Filtrasyon ve kurutma

● Ekipman çalıştırma ortamı gereksinimleri

En yüksek ortam sıcaklığı: 45 °C

Minimum ortam sıcaklığı: -10°C

Bağıl nem: <67%

● Enerji ve ortam tüketimi (ekipmanın normal çalışması sırasında enerji ve ortam tüketimi Tablo 2-1'de gösterilmektedir)

Tablo 2-1 Teoriye göre hesaplanan enerji ve ortam tüketimi

Ekipman yürütme standardı

Talaşlı imalat genel teknik şartları GB / T 9061-2006

Metal kesme kaynağı için genel teknik koşullar JB / T 9873-1999

Yatay Şerit Testere Yatağı Bölüm 2 Parametreleri JBT4318.2-2002

Yatay Şerit Testere Yatağı Bölüm 3 Doğruluk Testi JBT4318.3-2002

Yatay Şerit Testere Yatağı Bölüm 4 Teknik Koşullar JBT4318.4-2002

Metal kesme hidrolik sistemi için genel teknik koşullar JB / T10051-1999

Endüstriyel makine ve elektrikli teçhizat, genel teknik şartların ilk kısmı GB / T 5226.1

Makine güvenlik koruması GB 16454

Elektrik sistemi GB 5226.1

Ekipman Çeşitli enstrümanların tüm bileşenleri ve çeşitli enstrümanları tüm birimler (Si) birimleridir;ekipmanın ana bileşenleri mekanik, elektrikli ve elektronik cihazları içerir, hataların veya kazara kazaların zarar görmesini önlemek için güvenilir güvenlik garantileridir.

Ürün ekranı

şirket Profili
Hassas testere tezgahı planı tedarikçisi olarak bilinen Heineda, geleneksel ekipman, yarı otomatik kontrol makinelerinden otomatik dijital kontrol makinelerine kadar gelişmiştir ve 100'ün üzerinde kendi kendine araştırılmış ve geliştirilmiş ekipmana sahiptir.Alüminyumun hassas testere makinelerinin imalatında, Heineda ürünleri, Çin anakara pazarındaki bir dizi havacılık, askeri ve sivil ekipman üreticisinin takdirini kazanmıştır.

Heineda, Tayvan, Xinbei Şehrindeki araştırma ve geliştirme merkezine bağlıdır, her zaman pazar talepleri ve ileri teknolojiler hakkında fikir verir ve üretim süreci ve uygulama teknolojilerinde sürekli iyileştirme yapar;"Sürdürülebilir yenilik, sonsuz iş" kurumsal konseptini ve %100 müşteri memnuniyeti hedefini benimser ve Çin imalat endüstrisinin gelişimini destekler.
