| Otomatik besleme motoru: | AC 3kw | Gerilim: | 380V / 50HZ |
|---|---|---|---|
| Testere çapı: | Ø460mm | Ana testere hızı: | 4000 dev / dak |
| ileri hız: | Hızlı 9 m / dak | modeli: | HL-12BNC |
| Vurgulamak: | 3KW Besleme Alüminyum Profil Testere,Alüminyum Testere Makinaları HL-12BNC,Alüminyum Profil Testere HL-12BNC |
||

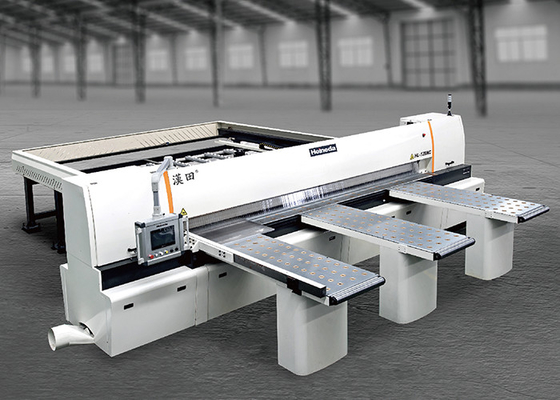

HL-12BNC Profil Testere Makinası Otomatik Alüminyum Levha Kesme Makinası
Mekanik karakteristiği
▲ Dokunmatik tarz çalışma ekranı:
1. 10 inç çalışma ekranına dokunun.
2. Alternatif olarak, devir için uygun olan birden fazla çalışma tezgahı seti ayarlanabilir.
3. Kılavuz giriş işlevi.
4. Arıza kendini algılama işlevi.

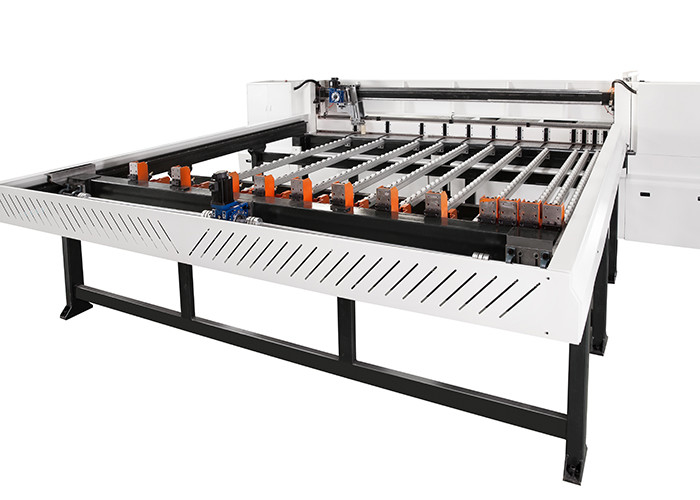

▲ Çalışma klipsi koltuğu:
1. İş kelepçesinin iki taraflı yatak rayı, kaynak çelik kirişten oluşur ve dişli ve sal tahriki, bir sert krom rayı ve diğer tarafı kaplarken bir dişli ve bir diş sırası tahriki ile kaplanır ve manyetik cetvel çift oranda kesin bir dereceye ulaşır.Azaltma ve günlük 2 kW servo motor hassasiyeti ve hızlı sürücü konumlandırma ile maksimum hız dakikada 6 metreye ulaşır.
▲ Basınç kiriş yapısı:
1. Entegre basınç kirişi yapısını, dişli şeridini ve silindir eşleşmesini benimseyin, haddeleme kirişini düzgün bir şekilde sürün ve basınç, kesim merkez hattının her iki tarafına eşit olarak dağıtılır ve şerit, basınç kirişinin altına monte edilir. basın, basın Hasarlı işin yüzeyi, hassas kesim kalitesi sağlar.
▲ gördüm:
1. Üst ve alt paralel lineer kayar rayları benimseyin, testere hareketinin birbirine kenetlenmesini etkili bir şekilde azaltın, büyük hareketin düzgünlüğünü artırın ve en iyi kesim hattı doğruluğunu elde etmek için hareketin kayma titremesini etkili bir şekilde azaltın.
2. Ana testere motoru 20HP (15 kW), dev scooter, hız düşürücü ve hassas dişli dişli sıra tahrikli 2HP (1,5 kW) değişken frekanslı motor kullanır, yağ silindirli ana testere, bu nedenle testere daha güçlüdür, geleneksel zincirli tahrikten kaçınma Kamyon testere, sıkma vb.
3. Testere Kesme Konumlandırma, program genişliği düzenleme ayarlarından kırpmaya başlayabilir.
4. Testerenin altına kare bir tank mafsalı yerleştirilmiştir ve toz tankının en yüksek toz toplama etkisine ulaşmasını sağlamak için birbirini örtecek, kesimin sonuna kadar uzanan filmin iki tarafı vardır.
5. Testere darbesi dakikada 6 metreye kadar keser ve sırt dakikada 7 metreye ulaşır ve işin yüksekliği panel düğmesi ile ayarlanmaz ve kesim sırasında kesme hızı değiştirilebilir.Kullanıcılar tercih gereksinimlerini kendi doğalarından farklı olarak ayarlayabilirler.
▲ Ana Tablo:
Ana çalışma sayfası aynı zamanda kayan bir tablodur.Bakır hava tamburu kolloidal krom kaplama panel üzerine yerleştirilmiştir.Dayanıklılık artırıldığında, çalışanların iş verimliliği de artar.
▲ Çapraz pençeler:
1. Çalışma klipsi sayısı standart konfigürasyon: 12 destek klipsi.
2. Her sıkışma, manivela yöntemine sahip bir silindir ile donatılmıştır ve çalışma nesnesi çekildiğinde, iş malzemesinin levhayı sıkıştırmasını sağlamak mümkündür.
▲ toz geçirmez
Segmentli toz geçirmez parçalar, toz boşalmasını etkili bir şekilde engelleyebilen ve güvenlik koruması sağlayabilen şeffaf plastik levhalar kullanır.
▲ Elektronik kontrol kutusu konfigürasyonu:
1. Tüm elektronik parçalar Tayvan'da satın alınır.
2. Servo motor ve servo sürücü Japon Panasonic'tir.
3. İnverter Tayvan'ın İngiliz Waritatten'idir.
4. Elektronik parçaların soğutma sistemine hiç ihtiyacı yoktur, popüler elektronik parçalar için, düzenli olarak temizlendiği sürece, toz istilası konusunda endişelenmeden piyasadan yedek parça satın alabilirsiniz.
▲ Güç kaynağı:
1. Güç kaynağı, 380V / 50Hz voltajlı, endüstriyel için üç fazlı bir beslemedir.
▲ hava basıncı beslemesi:
1. Hava basıncını 5 ~ 6 kg / cm'ye kadar kullanın
▲ tozlu:
1. Tedarikçi bir sıyırıcı tandem sistemi sağlar ve talaşları sağlamak için testere makinesiyle aynı anda kurulur.
2. ▲ Standart donanım:
1. Solden testere bıçağı: karbür testere bıçağı (alüminyum plaka özel).
2. Çalışma klibi: 12.
3. Yüzer besleme stoğu: 1520 mm x 500 mm x 3.
4. Araç kutusu bir araç 1 grubu içerir.
5. Ana testere motoru makinede düzenlenmiştir.
Tanım
Model: HL-12BNC bilgisayarlı alüminyum levha testere makinası
▲ HL, Heineda'daki Alüminyum levha testere makinesinin modelini temsil eder.
▲ 12, alüminyum levha testere makinesinin boyutunu temsil eder, 12, 3800 mm kesilebilir.
▲ BNC, tam otomatik model için bu alüminyum levha testere makinesini temsil eder.
Teknik özellikler ve parametreler
| modeli | HL-12BNC | |
| Kesme uzunluğu | 3800mm | |
| Testere yeteneği | kırpma genişliği | 3800mm |
| Maksimum kesme yüksekliği | 120 mm | |
| Maksimum testere bıçağının maruz kaldığı yükseklik | 125 mm | |
| Ana testere motoru | 15kw | |
| şerit | Testere çapı | Ø460mm |
| Ana testere mili çapı | Ø38mm | |
| Ana testere hızı | 4000 dev / dak | |
| testere | Yürüyen invertör motoru | 1.5kw |
| ileri hız | Hızlı 9 m / dak | |
| Arka hız | Hızlı 17 m / dak | |
| Otomatik besleme motoru | AC 3KW | |
| Hava basıncı | ≥5,0 kg / cm2 | |
| Zemin yüksekliğinden çalışma odası | 1130 mm | |
| Takım tezgahı şekli (uzunluk × genişlik × yükseklik) | 7100 × 7700 × 1980 | |
| Gerilim | 380V / 50Hz | |
yedek parçalar
| Seri numarası | isim | Şartname | Parça sayısı | Not |
| 1 | Altıgen anahtar (içten) | 1 takım | ||
| 2 | Tornavida (kelime + çapraz) | 1 takım | ||
| 3 | İngiliz anahtarı | 17-19 19-22 | 2 | |
| 4 | ayarlanabilir anahtar | 250 mm | 1 | |
| 5 | Topraklama vidası ve pedi | 1 takım | ||
| 6 | sigorta | 10 | ||
| 7 | Tereyağı | 1 | ||
| 8 | şerit metre | 5 m | 1 | |
| 9 | tereyağı tabancası | 100cc | 1 | |
| 10 | kullanım kılavuzu | 1 | ||
| 11 | Testere bıçağı | 460*38*4.0*60T | 1 |
Zemini işgal etmek
HL-12BNC mekanik kısmi kolay kayıp listesi ve sarf malzemeleri
| Seri numarası | Ürün adı | Özellikler / model | Menşei | birim | Miktar | Not | |||||
| 1 | çok kama | PL1574 | Yerli üretim | 根 | 1 | ||||||
| 2 | Bennar | IA-19 (paslanmaz çelik bilye) | Yerli üretim | 个 | 192 | ||||||
| 3 | Testere bıçağı | Ø460 * Ø38.0 * 4.0, 60 diş | Yerli üretim | 片 | 1 | ||||||
| 4 | kaçış silindiri | Du63 * 50 | içe aktarmak | 只 | 12 | ||||||
| 5 | Toz geçirmez namlu | SDA32 * 75 | içe aktarmak | 只 | 2 | ||||||
| 6 | Davlumbaz silindirine basmak | Du80 * 150 | içe aktarmak | 只 | 2 | ||||||
| 7 | Yardımcı yüzer silindir | Jg63 * 10 | içe aktarmak | 只 | 24 | ||||||
| 8 | Mil yatağı | 6209zz | içe aktarmak | 只 | 3 | ||||||
| 9 | Yürüyen tekerlek yataklarını besleme | 62/22 | içe aktarmak | 只 | 3 | ||||||
| 10 | Besleme tarafı kılavuz tekerlek yatağı | 6002 | içe aktarmak | 只 | 3 | ||||||
| 11 | Hidrolik yağ | 46 # frezelenmeyen hidrolik yağ | Yerli üretim | L | 40 | ||||||
| 12 | Soğutucu | Mikro yağlama yağı | içe aktarmak | galon | 1 | ||||||
HL-12BNC, kolay kayıp listesinin ve sarf malzemelerinin elektronik olarak kontrol edilen kısmı
| Seri numarası | isim | birim | Miktar | model | Marka | ||||||||
| 1 | Çevirici | PC'ler | 1 | CHF100A 18.5KW | InVt | ||||||||
| 2 | Hareket sensörü | PC'ler | 1 | CD33-250N (P) -422 | optik | ||||||||
| 3 | Kontrol transformatörü | PC'ler | 1 | NSK-1.0 AC380 / 220 / 3P / 8.0KVA | çınlama | ||||||||
| 4 | Güç kaynağını değiştirmek | PC'ler | 1 | S-200-24 8.3A | Ming Wei | ||||||||
| 5 | Güç kaynağını değiştirmek | PC'ler | 1 | NES-15-5 3A | Ming Wei | ||||||||
| 6 | sigorta | PC'ler | 1 | SİGORTA-6A | SİGORTA KUTUSU | ||||||||
| 7 | Ara röle soketi | PC'ler | 15 | RXZE1M2C | Shneider | ||||||||
| 8 | ara röle | PC'ler | 15 | RXM2CB2BD | Shneider | ||||||||
| 9 | Sıcak aşırı yük rölesi | PC'ler | 1 | LRD07C 1.6 ~ 2.5A | Shneider | ||||||||
| 10 | Sıcak aşırı yük rölesi | PC'ler | 1 | LRD12C 5.5 ~ 8A | Shneider | ||||||||
| 11 | elektromanyetik kontaktör | PC'ler | 1 | LC1D40M7C AC220V | Shneider | ||||||||
| 12 | elektromanyetik kontaktör | PC'ler | 1 | LC1D18M7C AC220V | Shneider | ||||||||
| 13 | elektromanyetik kontaktör | PC'ler | 2 | LC1D09M7C AV220V | Shneider | ||||||||
| 14 | Güç devre kesici | PC'ler | 1 | EZD100E3100N | Shneider | ||||||||
| 15 | yakınlık anahtarı | PC'ler | 12 | PM12-04N | fotk | ||||||||
| 16 | Güç anahtarı kilidi | PC'ler | 1 | XB-BG21C | Shneider | ||||||||
| 17 | Güç göstergesi | PC'ler | 1 | XB2 BVM1C AC220V | Shneider | ||||||||
| 18 | Işıklı çalıştırma düğmesi | PC'ler | 1 | XB2 BW33B1C (yeşil) DC24V | Shneider | ||||||||
| 19 | Sarı düz düğme | PC'ler | 1 | XB2-BA51C (1NA) | Shneider | ||||||||
| 20 | acil Durum butonu | PC'ler | 2 | XB2BS542C (1NK) | Shneider | ||||||||
| 21 | Testere musluk hızı potansiyometresi | PC'ler | 1 | Meksika0 | buruşmalar | ||||||||
| 22 | dağılmış parlaklık | PC'ler | 2 | SZL-803/150 | eksenel | ||||||||
