Alüminyum Külçe İçin Yüksek Hassasiyetli 400mm CNC Şerit Testere Makinesi Yatay

Alüminyum Külçe Yuvarlak Çubuk Kesme İçin Yüksek Hızlı Yatay Şerit Testere Makinesi



Ürün Açıklaması

Şerit testere makinası, çeşitli metal malzemeleri kesmek için kullanılan bir takım tezgahıdır.Yapısına göre yatay şerit testere makinesi ve dikey şerit testere makinesine ayrılmıştır;fonksiyonuna göre yarı otomatik şerit testere makinası, otomatik şerit testere makinası ve CNC şerit testere makinasına ayrılmıştır.Yatay şerit testere makineleri ayrıca çift kolonlu şerit testere makineleri ve makaslı tip şerit testere makinelerine ayrılabilir.Bu ürün, alüminyum külçeleri ve alüminyum alaşımlı yuvarlak çubukları kesmek için yatay şerit testere kesme makinasıdır.

Yatay testere makinesinin testere çerçevesi, dikey yönde veya noktanın dönüş yönünde düzenlenmiştir ve testere dişini ve iş parçasını dikey tutmak için testere kayışı 40'a normaldir.



1.1 Ekipman Adı

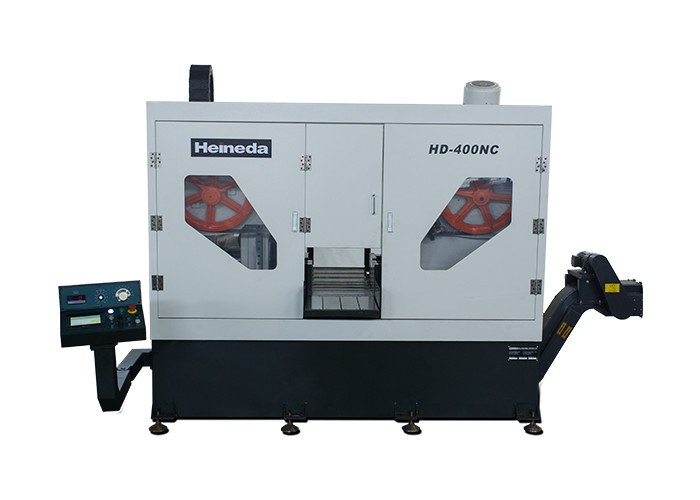

HD-400NC yuvarlak çubuk yüksek hızlı yatay zikzak testere ünitesi

1.2 cihaz kullanımı

Esas olarak alüminyum külçe ve alüminyum alaşımının mahsulü için kullanılır.

1.3 testere ürünleri çeşitliliği ve özellikleri

● Alaşım türü: 1 ××× -7 ××× serisi alüminyum alaşım

1.4 Testere ünitesinin ana özellikleri

Malzeme tüketimi daha az / testere verimliliği yüksek / işletme maliyetleri düşük / güvenlik koruması tam aralık / enerji tasarrufu.Çevresel koruma

1.5 enerji ortamı gereksinimleri ve tüketimi

● Enerji ortamı koşulları

Güç: üç fazlı AC gücü

Voltaj: AC380V ± %10

Frekans: 50Hz ± %2

● Basınçlı hava: Genel endüstriyel basınçlı hava

Hava basıncı: 0,4 MPa ~ 0,6 MPa (cihazın kendisi hava kaynağı erişim noktası basınç düzenleyici filtreye sahiptir)

Hava trafiği: ≥ 3 m³/ h

Hava kalitesi: Filtrasyon ve kurutma

● Ekipman çalıştırma ortamı gereksinimleri

En yüksek ortam sıcaklığı: 45 °C

Minimum ortam sıcaklığı: -10°C

Bağıl nem: <67%

● Enerji ve ortam tüketimi (ekipmanın normal çalışması sırasında enerji ve ortam tüketimi Tablo 2-1'de gösterilmektedir)

Tablo 2-1 Teoriye göre hesaplanan enerji ve ortam tüketimi

Seri numarası	Proje Açıklaması	birim	tüketim	kullanmak	Not
1	Elektrik	KWH	40	Güç kaynağı	AC 380V 50Hz
2	Sıkıştırılmış hava	M3 / saat	3	Açısal soğutmalı ve alüminyum doğramalı testere	Genel olarak basınçlı hava
3	Soğutma yağı	ML / H	40	Testere bandı soğutma	Accu-lube soğutma yağı



Ekipmanın ana teknik parametreleri



Seri numarası	Maksimum kesme yeteneği	400 (mm)
1	Testere çapı	φ700 x 2 yuvarlak (mm)
2	Testere hızı	500 ~ 2000 m/dak (Değişken frekans hızı)
3	Testere besleme hızı	100 ~ 2000mm / dak (testere malzemelerine ve özelliklerine göre ayarlanır)
4	Testere bandı boyutu mm	7050L × 34W × 1.1t (sert alaşımlı testere)
5	Kesme kalınlığı mm	≤ 2
6	eğimi al	≤0.5 °
7	Uzunluk sabitleme doğruluğu mm	± 1
8	Testere düz değil mm	<± 0,5
9	Testere şerit ömrü m2	50-150
10	Testere yüzeyi pürüzlülüğü μm	≤ 50
11	Kesme hızı cm2/ dak	500 ~ 1500 (kesme verim birimi, birim zamanda kesim kesit alanı)
12	Gürültü indeksi	≤ 85dB
13	Testere bandı tipi	tek yatan hidrolik gergi / gevşeme
14	Ekle modu	hidrolik tahrik
15	Çalışma paragrafı Zemin yüksekliği	770mm



Ekipman yürütme standardı

Talaşlı imalat genel teknik şartları GB / T 9061-2006

Metal kesme kaynağı için genel teknik koşullar JB / T 9873-1999

Yatay Şerit Testere Yatağı Bölüm 2 Parametreleri JBT4318.2-2002

Yatay Şerit Testere Yatağı Bölüm 3 Doğruluk Testi JBT4318.3-2002

Yatay Şerit Testere Yatağı Bölüm 4 Teknik Koşullar JBT4318.4-2002

Metal kesme hidrolik sistemi için genel teknik koşullar JB / T10051-1999

Endüstriyel makine ve elektrikli teçhizat, genel teknik şartların ilk kısmı GB / T 5226.1

Makine güvenlik koruması GB 16454

Elektrik sistemi GB 5226.1

Ekipman Çeşitli enstrümanların tüm bileşenleri ve çeşitli enstrümanları tüm birimler (Si) birimleridir;ekipmanın ana bileşenleri mekanik, elektrikli ve elektronik cihazları içerir, hataların veya kazara kazaların zarar görmesini önlemek için güvenilir güvenlik garantileridir.



Cihaz bileşimi ve karakteristik açıklaması

Talaşlı imalat genel teknik şartları GB / T 9061-2006

Metal kesme kaynağı için genel teknik koşullar JB / T 9873-1999

Yatay Şerit Testere Yatağı Bölüm 2 Parametreleri JBT4318.2-2002

Yatay Şerit Testere Yatağı Bölüm 3 Doğruluk Testi JBT4318.3-2002

Yatay Şerit Testere Yatağı Bölüm 4 Teknik Koşullar JBT4318.4-2002

Metal kesme hidrolik sistemi için genel teknik koşullar JB / T10051-1999

Endüstriyel makine ve elektrikli teçhizat, genel teknik şartların ilk kısmı GB / T 5226.1

Makine güvenlik koruması GB 16454

Elektrik sistemi GB 5226.1

Ekipman Çeşitli enstrümanların tüm bileşenleri ve çeşitli enstrümanları tüm birimler (Si) birimleridir;ekipmanın ana bileşenleri mekanik, elektrikli ve elektronik cihazları içerir, hataların veya kazara kazaların zarar görmesini önlemek için güvenilir güvenlik garantileridir.



Cihaz bileşimi ve karakteristik açıklaması

Ekipman bileşimi profili:

Ekipman, şerit testere, hidrolik sistem, testere şeridi soğutma yağlama cihazı, talaş taşıma cihazı, güvenlik kalkanı, elektrik ve otomasyon kontrol sistemi ve benzerlerinden oluşur.

3.1 Testere Testere Makinası

● Şerit testere; bir taban, bir testere, bir testere çarkı, bir şanzıman kısmı, bir besleme sistemi, bir yatak parçası, bir şerit germe mekanizması, bir kol ve bir sol ve sağ kılavuz çark mekanizmalarından oluşur.

● Taban ve testere kısmı: Bıçak kaynaklanır ve çelik sac ile işlenir ve tekrar ateşe verilir.Yüzey kumlama işlemi, hassas işleme, iyi yapı tasarımı, güzel görünüm;

● Testere çarkı bölümü: İthal sert alüminyum levhadan (7075-T61) yapılıp bitmiş olup, jant bir torba vulkanize kauçuktan geçirilir.Çalışma gürültüsünü azaltabilir;testere çarkı sorunsuz bir denge düzeltmesi ile çalışıyor, sorunsuz dönüyor ve uzun ömürlü.

● İletim bölümü: Datong Değişken Motor tarafından tahrik edilen, senkron kasnak yapısı ile güç, aktif kasnağa iletilir ve testere kayışı yüksek hızda çalışır.İletim verimliliği yüksek ve kararlıdır.Hız 500-2000m / dak, hız aralığı geniş ve çeşitli alüminyum alaşımlı testere kesimlerine uyarlanabilir;

● Besleme sistemi: Besleme sistemi hidrolik basınçla tahrik edilir ve besleme hızı 0-2 m/dak, kademesiz hız regülasyonu.

● Testere yükselir: Kaldırma yörüngesi olarak çift eğimli kolon ve lineer kızak yapısı, testere şeridi tahrik tarafında iki telli kılavuzluk kullanın ve testere bandı sıkma tarafında tek telli bir kılavuz benimser.Doğrusal kızak HGW45 / HGW35'tir.

● Yatak bölümü: Karyola HT300'den yapılmıştır.Malzeme testeresi için yeterli desteği sağlamanın yanı sıra, bir dizi sabit konum için bir dizi hidrolik kelepçe de vardır, böylece testerenin dengeli olmasını sağlamak için testere malzemesi darbesini tanımlar.

● Testere gerdirme mekanizması: Testere gerdirme mekanizması, gerilim değerini görüntülemek ve kırık bir bant korumasına sahip olmak için elektrik bağlantı basınç göstergesi kullanılarak hidrolik tahrik ile tahrik edilir;

● Testere bandı kılavuz cihazı: Testere bandı kılavuzunun sol ve sağ grubunu kullanın.Her bir kılavuz tekerlek grubu, 4 ayarlanabilir kılavuz silindir takılıdır, tekerlek malzemesi alaşımlı yapısal çelikten (15CrMo), yüzey karbonlu su verme, sertlik 50-55 hrc'den yapılmıştır, aşınmaya karşı dayanıklıdır ve şerit bölümü taşlama ile işlenir, böylece kılavuz doğruluğu Ek olarak, testere arkasında testere bandına yeterli desteği sağlayabilen ve testere bandı titreşiminin etkinliğini azaltabilen bir tungsten çelik halka vardır.Kılavuz düzeneği sabit kol ve hareketli kol üzerine monte edilmiştir, yapıyı ayarlamak için tasarlanmıştır, sabit ordu bir bütün olarak tasarlanmıştır, kaydırıcıya monte edilir, böylece 2 sütun taban ve sabit ordu kolu altına bağlanır, Testerenin sık sık düşmesini ve titreşimi azaltabilmesini sağlamak için yeterli desteği sağlamak için kararlı Çerçeve yapısı oluşturun.

● Tam otomatik besleme sistemi: Besleme yataklı tam otomatik form testere makinesi, besleme yatağında 1 grup hidrolik kıskaç ile, besleme sonrasında, ped kenetleme malzemesi, hidrolik silindir tarafından besleme kıskacının rayına sürülmesi ile Besleme fonksiyonu ve defalarca beslenir.Avantajı, tam otomatik sabitlemenin kontrolsüz olması, manuel müdahaleye gerek olmamasıdır.Arızalı doğruluk ± 1 mm.

3.2 hidrolik sistem

● Servis nesnesi: Testere bandı gerilir, kesilir, sıkıştırılır, otomatik besleme mekanizması.

● Ana özellikler:

Bağımsız pompa istasyonu, merkezi solenoid valf kontrolü.

Hortum bağlantısına ek olarak çelik boru bağlanır ve basınç kaybı etkin bir şekilde azaltılır.

● Ana teknik parametreler:

Sistem basıncı 7MPa

Çalışma basıncı 5-6MPa

Çalışma ortamı ISO46 değirmen karşıtı hidrolik yağ

Çalışma sıcaklığı 10°C -55°C

Soğutma modu rüzgar soğutucusu

Gürültü ≤80dB

3.3 Testere bandı soğutma yağlama cihazı

● Gaz tipi aerosolik soğutma cihazının benimsenmesi.

● Esas olarak yağ tankları, hava pompaları, darbe kontrolörleri, nozullar, solenoid valfler ve benzerlerinden oluşur.

● Cihaz basınçlı hava ile çalıştırıldıktan sonra, hava ve soğutma yağı karıştırıldıktan sonra, testere kayışının testere dişi kısmına püskürtülerek, yüzeyin yüzeyini yağ filmi oluşturacak hale getirerek, kesim sırasında oluşan ısıyı hızla dağıtarak yüksek verim sağlar. ve yüzey yüksek Doğruluk.

2 Özellikler: tek tip sprey, iyi soğutma etkisi, testere performansını artırır

Testere bıçağının kullanım ömrünü iyileştirin

Testere yüzeyinin pürüzsüzlüğünü iyileştirin

Çip sisteminin aşınmasını azaltın

Soğutma yağı bir bitki özütüdür, toksik değildir ve zararsızdır.

3.4 çip taşıma cihazı

● Testere makinesinin iç kısmında, alüminyumu alıp kaldırıcıya kaydırmak için bir sürgü kullanılır.

● Testere alanı sac kılavuz ve koruma kullanır ve alüminyum doğranmış testereler

3.5 Güvenlik Koruması

● Entegre koruma, alüminyum doğrayıcıları ve yağ sisi sıçrama kirliliğini önler.

● Kalkan önünde ve arkasında, günlük bakım ve testere kayışının değiştirilmesi için uygun bir bakım kapısı bulunmaktadır.Tüm bakım kapısına montaj limit sviçleri, kapıyı açar tüm PLC çıkışlı güç kaynakları.Aynı zamanda, dokunmatik ekranda ve ilgili anahtara karşılık gelen alarm sinyali görüntülenir.

3.6 Elektrik ve Otomasyon Kontrol Sistemi

● Yerde duran elektrik kontrol kabini, bağımsız yük ve anında durdurma onay düğmesi

● Kontrol kabini gücü AC: 380V / 50Hz üç fazlı 4 hat DC: 24V

● Proses kontrolünü gerçekleştirmek için Programlanabilir Kontrolör (PLC) ve üretim prosesi parametre girişi için programlanabilir insan (HMI) arayüzünün kullanılması, insan-makine arayüzünde parametre ayarları, veri gösterimi, önemli veri şifre koruması, arıza alarmı, arıza gösterimi, arıza teşhisi Özellikleri bulunur.

● Cihazın manuel ve otomatik kontrol fonksiyonları vardır.

● Cihazın çalıştırma diski düğmesi, sembolik bir talimat olması ve renkli görüntülenmesi dışında su geçirmez, toz geçirmez bir Schneider düğmesi kullanır.

● Ayrılmış bilgisayar iletişim bağlantı noktası.

● Elektrik kontrol kutulu ayırma tasarımı (su geçirmez)

7.5 Ekipman Çalışma Ortamı: Aşağıdaki çalışma ortamında uzun süreli stabilite için takım tezgahları gerektirir.

7.5.1 Güç: AC380V ± %10, 50Hz ± 1 Hz.

7.5.2 Ortam sıcaklığı: 5 ~ 40 °C

7.5.3 Bağıl nem: < %85.

7.5.4 Basınçlı hava basıncı: 0,5 ~ 0,8 MPa.

7.6 ekipman güvenliği

7.17.1 Ekipman aşırı yük korumasına, kişisel koruyucu cihazlara ve acil kapatma düğmelerine sahip olmalıdır.

7.17.2 Ekipman, arıza olmadan 16 saatten fazla kullanılabilir olmalıdır.
