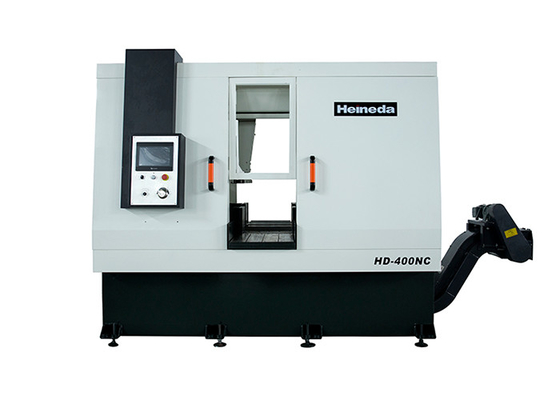

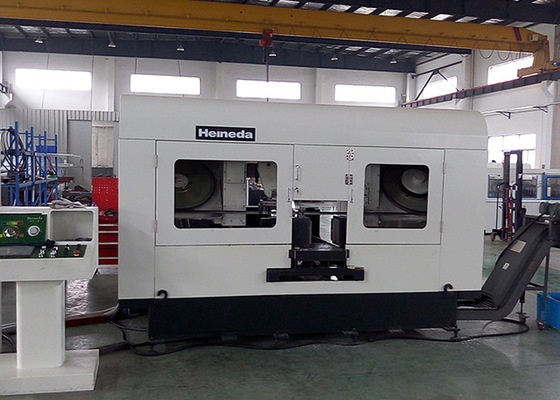

2mm Kesme Kalınlığı CNC Şerit Testere Makinası Hızlı Hızlı HD-400NC

HD-400NC Alüminyum Alaşımlı Yuvarlak Çubuk Yüksek Hızlı Yatay Şerit Testere



Ürün Açıklaması

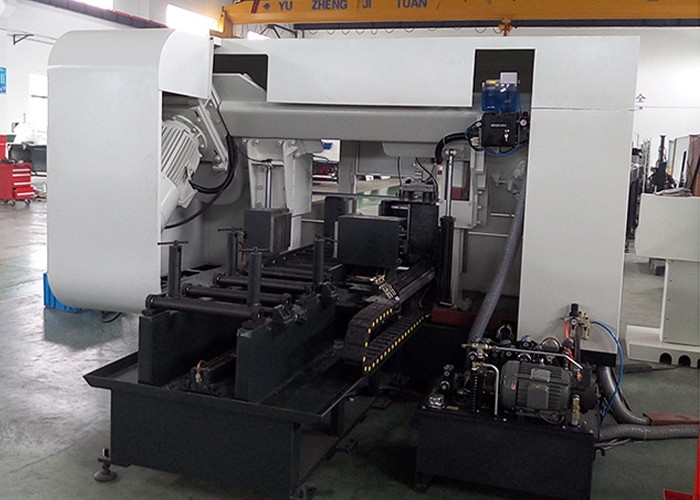

Şerit testere makinesinin yapısı bir alt koltuk içerir;bir yatak gövdesi, bir sütun;bir kılavuz cihaz;bir testere kirişi ve bir aktarma mekanizması;bir gerdirme cihazı;bir besleme çerçevesi;bir iş parçası sıkıştırma;bir hidrolik iletim sistemi;bir elektrik kontrol sistemi;



Yatay şerit testere makinesinin altı ana bileşeninin işlevleri aşağıdaki gibidir:

1. Temel.Şerit testere makinesinin tabanı genellikle çelik levhalarla kaynaklanmış kutu şeklinde bir yapıdır.Yatak ve kolon testere makinasına sabitlenmiştir.Testere makinesi tabanının iç boşluğu çok fazla alana sahiptir.Yan taraf elektrik düğmesi kontrol kutusudur, boşluk hidrolik pompa istasyonu, hidrolik boru hattı ile donatılmıştır, sağ taraf su pompası ve soğutma kesme sıvısı deposudur;

2. Yatak.CNC şerit testere makinesi yatağı, dökme demirden yapılmıştır ve tabana sabitlenmiştir.Şerit testere makinesi sütunu, büyük ve küçük bir sütundan oluşur.Geniş dairesel sütun, testere kirişinin yukarı ve aşağı hareketini desteklemek ve doğru yönlendirmeyi sağlamak için testere çerçevesi için kılavuz ray olarak kullanılır.Küçük sütun yardımcı bir işlevdir., şerit testere bıçağının normal şekilde kesilmesini sağlamak için;

3. Testere bıçağı kılavuz cihazı.Testere kirişinin destek plakasına monte edilen şerit testere bıçağının kılavuz cihazı, sol ve sağ kılavuz kollardan ve kılavuz başlıklardan oluşur ve hem sol hem de sağ kılavuz kollar, kırlangıç ​​kuyruğu zıvanası boyunca hareket edebilir.



Çalışma prensibi
Aksı malzeme kaldırma ve hareketli çerçeveye kaldırmak için vinci manuel olarak kullanın, malzeme kaldırma ve hareketli çerçevenin kaldırma silindirini kaldırın, iş parçasını hafifçe kaldırın, aksı sola ve sağa hareket ettirmek için el çarkını çevirin, uzunluğu ayarlayın ve aksın boyutunu doğru testere pozisyonuna getirin ve testere pozisyonunu bulun.Pozitif, kaldırma ve hareket eden malzeme doldurma silindiri indirilir, sol ve sağ V şekilli mengeneler ortalanır ve sıkıştırılır, testere makinesi testere pozisyonuna ilerler ve testere çerçevesi hızla aşağı iner.Testere işlemi tamamlandıktan sonra testere çerçevesi hızla yükselir, testere makinesi geri çekilir, sol ve sağ V şeklindeki mengeneler serbest bırakılır, dingiller kaldırma ve hareketli çerçeveye yerleştirilir ve malzeme manuel olarak kaldırıldıktan sonra ikinci malzeme sonraki döngüye kaldırılırle.



1.1 Ekipman Adı

HD-400NC yuvarlak çubuk yüksek hızlı yatay zikzak testere ünitesi

1.2 cihaz kullanımı

Esas olarak alüminyum külçe ve alüminyum alaşımının mahsulü için kullanılır.

1.3 testere ürünleri çeşitliliği ve özellikleri

● Alaşım türü: 1 ××× -7 ××× serisi alüminyum alaşım

1.4 Testere ünitesinin ana özellikleri

Malzeme tüketimi daha az / testere verimliliği yüksek / işletme maliyetleri düşük / güvenlik koruması tam aralık / enerji tasarrufu.Çevresel koruma

1.5 enerji ortamı gereksinimleri ve tüketimi

● Enerji ortamı koşulları

Güç: üç fazlı AC gücü

Voltaj: AC380V ± %10

Frekans: 50Hz ± %2

● Basınçlı hava: Genel endüstriyel basınçlı hava

Hava basıncı: 0,4 MPa ~ 0,6 MPa (cihazın kendisi hava kaynağı erişim noktası basınç düzenleyici filtreye sahiptir)

Hava trafiği: ≥ 3 m³/ h

Hava kalitesi: Filtrasyon ve kurutma

● Ekipman çalıştırma ortamı gereksinimleri

En yüksek ortam sıcaklığı: 45 °C

Minimum ortam sıcaklığı: -10°C

Bağıl nem: <67%

● Enerji ve ortam tüketimi (ekipmanın normal çalışması sırasında enerji ve ortam tüketimi Tablo 2-1'de gösterilmektedir)

Tablo 2-1 Teoriye göre hesaplanan enerji ve ortam tüketimi

Seri numarası	Proje Açıklaması	birim	tüketim	kullanmak	Not
1	Elektrik	KWH	40	Güç kaynağı	AC 380V 50Hz
2	Sıkıştırılmış hava	M3 / saat	3	Açısal soğutmalı ve alüminyum doğramalı testere	Genel olarak basınçlı hava
3	Soğutma yağı	ML / H	40	Testere bandı soğutma	Accu-lube soğutma yağı



Ekipmanın ana teknik parametreleri



Seri numarası	Maksimum kesme yeteneği	400 (mm)
1	Testere çapı	φ700 x 2 yuvarlak (mm)
2	Testere hızı	500 ~ 2000 m/dak (Değişken frekans hızı)
3	Testere besleme hızı	100 ~ 2000mm / dak (testere malzemelerine ve özelliklerine göre ayarlanır)
4	Testere bandı boyutu mm	7050L × 34W × 1.1t (sert alaşımlı testere)
5	Kesme kalınlığı mm	≤ 2
6	eğimi al	≤0.5 °
7	Uzunluk sabitleme doğruluğu mm	± 1
8	Testere düz değil mm	<± 0,5
9	Testere şerit ömrü m2	50-150
10	Testere yüzeyi pürüzlülüğü μm	≤ 50
11	Kesme hızı cm2/ dak	500 ~ 1500 (kesme verim birimi, birim zamanda kesim kesit alanı)
12	Gürültü indeksi	≤ 85dB
13	Testere bandı tipi	tek yatan hidrolik gergi / gevşeme
14	Ekle modu	hidrolik tahrik
15	Çalışma paragrafı Zemin yüksekliği	770mm



Ekipman yürütme standardı

Talaşlı imalat genel teknik şartları GB / T 9061-2006

Metal kesme kaynağı için genel teknik koşullar JB / T 9873-1999

Yatay Şerit Testere Yatağı Bölüm 2 Parametreleri JBT4318.2-2002

Yatay Şerit Testere Yatağı Bölüm 3 Doğruluk Testi JBT4318.3-2002

Yatay Şerit Testere Yatağı Bölüm 4 Teknik Koşullar JBT4318.4-2002

Metal kesme hidrolik sistemi için genel teknik koşullar JB / T10051-1999

Endüstriyel makine ve elektrikli teçhizat, genel teknik şartların ilk kısmı GB / T 5226.1

Makine güvenlik koruması GB 16454

Elektrik sistemi GB 5226.1

Ekipman Çeşitli enstrümanların tüm bileşenleri ve çeşitli enstrümanları tüm birimler (Si) birimleridir;ekipmanın ana bileşenleri mekanik, elektrikli ve elektronik cihazları içerir, hataların veya kazara kazaların zarar görmesini önlemek için güvenilir güvenlik garantileridir.



Cihaz bileşimi ve karakteristik açıklaması

Talaşlı imalat genel teknik şartları GB / T 9061-2006

Metal kesme kaynağı için genel teknik koşullar JB / T 9873-1999

Yatay Şerit Testere Yatağı Bölüm 2 Parametreleri JBT4318.2-2002

Yatay Şerit Testere Yatağı Bölüm 3 Doğruluk Testi JBT4318.3-2002

Yatay Şerit Testere Yatağı Bölüm 4 Teknik Koşullar JBT4318.4-2002

Metal kesme hidrolik sistemi için genel teknik koşullar JB / T10051-1999

Endüstriyel makine ve elektrikli teçhizat, genel teknik şartların ilk kısmı GB / T 5226.1

Makine güvenlik koruması GB 16454

Elektrik sistemi GB 5226.1

Ekipman Çeşitli enstrümanların tüm bileşenleri ve çeşitli enstrümanları tüm birimler (Si) birimleridir;ekipmanın ana bileşenleri mekanik, elektrikli ve elektronik cihazları içerir, hataların veya kazara kazaların zarar görmesini önlemek için güvenilir güvenlik garantileridir.





Cihaz bileşimi ve karakteristik açıklaması

Ekipman bileşimi profili:

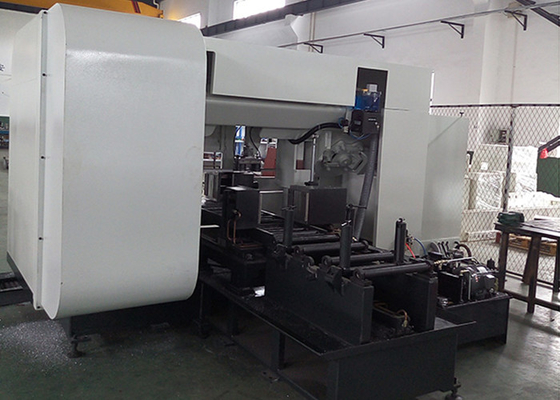

Ekipman, şerit testere, hidrolik sistem, testere şeridi soğutma yağlama cihazı, talaş taşıma cihazı, güvenlik kalkanı, elektrik ve otomasyon kontrol sistemi ve benzerlerinden oluşur.

3.1 Testere Testere Makinası

● Şerit testere; bir taban, bir testere, bir testere çarkı, bir şanzıman kısmı, bir besleme sistemi, bir yatak parçası, bir şerit germe mekanizması, bir kol ve bir sol ve sağ kılavuz çark mekanizmalarından oluşur.

● Taban ve testere kısmı: Bıçak kaynaklanır ve çelik sac ile işlenir ve tekrar ateşe verilir.Yüzey kumlama işlemi, hassas işleme, iyi yapı tasarımı, güzel görünüm;

● Testere çarkı bölümü: İthal sert alüminyum levhadan (7075-T61) yapılıp bitmiş olup, jant bir torba vulkanize kauçuktan geçirilir.Çalışma gürültüsünü azaltabilir;testere çarkı sorunsuz bir denge düzeltmesi ile çalışıyor, sorunsuz dönüyor ve uzun ömürlü.

● İletim bölümü: Datong Değişken Motor tarafından tahrik edilen, senkron kasnak yapısı ile güç, aktif kasnağa iletilir ve testere kayışı yüksek hızda çalışır.İletim verimliliği yüksek ve kararlıdır.Hız 500-2000m / dak, hız aralığı geniş ve çeşitli alüminyum alaşımlı testere kesimlerine uyarlanabilir;

● Besleme sistemi: Besleme sistemi hidrolik basınçla tahrik edilir ve besleme hızı 0-2 m/dak, kademesiz hız regülasyonu.

● Testere yükselir: Kaldırma yörüngesi olarak çift eğimli kolon ve lineer kızak yapısı, testere şeridi tahrik tarafında iki telli kılavuzluk kullanın ve testere bandı sıkma tarafında tek telli bir kılavuz benimser.Doğrusal kızak HGW45 / HGW35'tir.

● Yatak bölümü: Karyola HT300'den yapılmıştır.Malzeme testeresi için yeterli desteği sağlamanın yanı sıra, bir dizi sabit konum için bir dizi hidrolik kelepçe de vardır, böylece testerenin dengeli olmasını sağlamak için testere malzemesi darbesini tanımlar.

● Testere gerdirme mekanizması: Testere gerdirme mekanizması, gerilim değerini görüntülemek ve kırık bir bant korumasına sahip olmak için elektrik bağlantı basınç göstergesi kullanılarak hidrolik tahrik ile tahrik edilir;

● Testere bandı kılavuz cihazı: Testere bandı kılavuzunun sol ve sağ grubunu kullanın.Her bir kılavuz tekerlek grubu, 4 ayarlanabilir kılavuz silindir takılıdır, tekerlek malzemesi alaşımlı yapısal çelikten (15CrMo), yüzey karbonlu su verme, sertlik 50-55 hrc'den yapılmıştır, aşınmaya karşı dayanıklıdır ve şerit bölümü taşlama ile işlenir, böylece kılavuz doğruluğu Ek olarak, testere arkasında testere bandına yeterli desteği sağlayabilen ve testere bandı titreşiminin etkinliğini azaltabilen bir tungsten çelik halka vardır.Kılavuz düzeneği sabit kol ve hareketli kol üzerine monte edilmiştir, yapıyı ayarlamak için tasarlanmıştır, sabit ordu bir bütün olarak tasarlanmıştır, kaydırıcıya monte edilir, böylece 2 sütun taban ve sabit ordu kolu altına bağlanır, Testerenin sık sık düşmesini ve titreşimi azaltabilmesini sağlamak için yeterli desteği sağlamak için kararlı Çerçeve yapısı oluşturun.

● Tam otomatik besleme sistemi: Besleme yataklı tam otomatik form testere makinesi, besleme yatağında 1 grup hidrolik kıskaç ile, besleme sonrasında, ped kenetleme malzemesi, hidrolik silindir tarafından besleme kıskacının rayına sürülmesi ile Besleme fonksiyonu ve defalarca beslenir.Avantajı, tam otomatik sabitlemenin kontrolsüz olması, manuel müdahaleye gerek olmamasıdır.Arızalı doğruluk ± 1 mm.

3.2 hidrolik sistem

● Servis nesnesi: Testere bandı gerilir, kesilir, sıkıştırılır, otomatik besleme mekanizması.

● Ana özellikler:

Bağımsız pompa istasyonu, merkezi solenoid valf kontrolü.

Hortum bağlantısına ek olarak çelik boru bağlanır ve basınç kaybı etkin bir şekilde azaltılır.

● Ana teknik parametreler:

Sistem basıncı 7MPa

Çalışma basıncı 5-6MPa

Çalışma ortamı ISO46 değirmen karşıtı hidrolik yağ

Çalışma sıcaklığı 10°C -55°C

Soğutma modu rüzgar soğutucusu

Gürültü ≤80dB

3.3 Testere bandı soğutma yağlama cihazı

● Gaz tipi aerosolik soğutma cihazının benimsenmesi.

● Esas olarak yağ tankları, hava pompaları, darbe kontrolörleri, nozullar, solenoid valfler ve benzerlerinden oluşur.

● Cihaz basınçlı hava ile çalıştırıldıktan sonra, hava ve soğutma yağı karıştırıldıktan sonra, testere kayışının testere dişi kısmına püskürtülerek, yüzeyin yüzeyini yağ filmi oluşturacak hale getirerek, kesim sırasında oluşan ısıyı hızla dağıtarak yüksek verim sağlar. ve yüzey yüksek Doğruluk.

2 Özellikler: tek tip sprey, iyi soğutma etkisi, testere performansını artırır

Testere bıçağının kullanım ömrünü iyileştirin

Testere yüzeyinin pürüzsüzlüğünü iyileştirin

Çip sisteminin aşınmasını azaltın

Soğutma yağı bir bitki özütüdür, toksik değildir ve zararsızdır.

3.4 çip taşıma cihazı

● Testere makinesinin iç kısmında, alüminyumu alıp kaldırıcıya kaydırmak için bir sürgü kullanılır.

● Testere alanı sac kılavuz ve koruma kullanır ve alüminyum doğranmış testereler

3.5 Güvenlik Koruması

● Entegre koruma, alüminyum doğrayıcıları ve yağ sisi sıçrama kirliliğini önler.

● Kalkan önünde ve arkasında, günlük bakım ve testere kayışının değiştirilmesi için uygun bir bakım kapısı bulunmaktadır.Tüm bakım kapısına montaj limit sviçleri, kapıyı açar tüm PLC çıkışlı güç kaynakları.Aynı zamanda, dokunmatik ekranda ve ilgili anahtara karşılık gelen alarm sinyali görüntülenir.

3.6 Elektrik ve Otomasyon Kontrol Sistemi

● Yerde duran elektrik kontrol kabini, bağımsız yük ve anında durdurma onay düğmesi

● Kontrol kabini gücü AC: 380V / 50Hz üç fazlı 4 hat DC: 24V

● Proses kontrolünü gerçekleştirmek için Programlanabilir Kontrolör (PLC) ve üretim prosesi parametre girişi için programlanabilir insan (HMI) arayüzünün kullanılması, insan-makine arayüzünde parametre ayarları, veri gösterimi, önemli veri şifre koruması, arıza alarmı, arıza gösterimi, arıza teşhisi Özellikleri bulunur.

● Cihazın manuel ve otomatik kontrol fonksiyonları vardır.

● Cihazın çalıştırma diski düğmesi, sembolik bir talimat olması ve renkli görüntülenmesi dışında su geçirmez, toz geçirmez bir Schneider düğmesi kullanır.

● Ayrılmış bilgisayar iletişim bağlantı noktası.

● Elektrik kontrol kutulu ayırma tasarımı (su geçirmez)

7.5 Ekipman Çalışma Ortamı: Aşağıdaki çalışma ortamında uzun süreli stabilite için takım tezgahları gerektirir.

7.5.1 Güç: AC380V ± %10, 50Hz ± 1 Hz.

7.5.2 Ortam sıcaklığı: 5 ~ 40 °C

7.5.3 Bağıl nem: < %85.

7.5.4 Basınçlı hava basıncı: 0,5 ~ 0,8 MPa.

7.6 ekipman güvenliği

7.17.1 Ekipman aşırı yük korumasına, kişisel koruyucu cihazlara ve acil kapatma düğmelerine sahip olmalıdır.

7.17.2 Ekipman, arıza olmadan 16 saatten fazla kullanılabilir olmalıdır.
