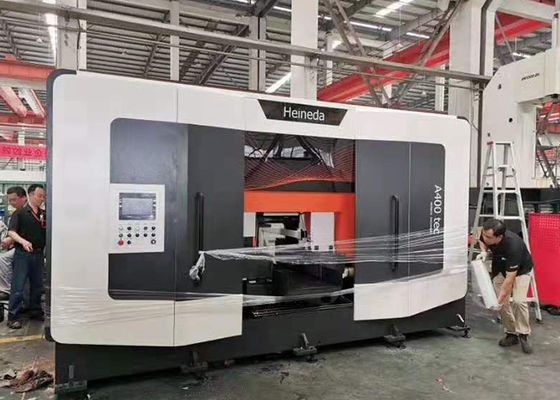

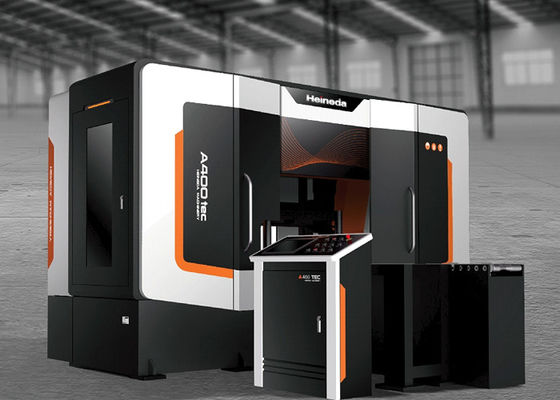

A-400tec, alüminyum ve diğer demir dışı metal yuvarlak külçeleri (çubukları) kesmek için özel olarak tasarlanmış, tam otomatik, yüksek hızlı bir yatay şerit testeredir. Havacılık, otomotiv, kalıp ve ekstrüzyon endüstrilerinde yüksek hacimli malzeme işleme için uygundur.
Bu model, otomatik besleme, uzunluk ayarlama ve testere fonksiyonlarına sahiptir, sürekli üretim ortamlarında kararlı ve yüksek hızlı testere performansı elde eder, bu da onu özellikle büyük ölçekli üretim yapan işletmeler için uygun hale getirir.
|
Kategori
|
Parametre
|
Teknik Veriler
|
|
Malzeme Özellikleri
|
Alaşımlı Tip
|
Alüminyum ve Alüminyum Alaşımı (1XXX–7XXX)
|
|
Ürün Özellikleri
|
Çubuk Çapı
|
Φ80–Φ430 mm
|
|
Ürün Uzunluğu
|
Ürün Uzunluğu
|
5mm–700mm
|
|
Performans Verileri
|
Kesme Kapasitesi
|
430mm
|
|
|
Konveyör Hızı
|
500–2500 m/dak
|
|
|
Kesme İlerleme Hızı
|
100–1000 mm/dak (ayarlanabilir)
|
|
|
Uzunluk Hassasiyeti
|
±0.3mm
|
Ekipman Boyutları ve Kapladığı Alan
Testere Ana Ünite: Ana gövde uzunluğu yaklaşık 4,5 m, genişliği yaklaşık 2,5 m (temel çizimine tabidir).
Kurulum Alanı: İnceleme, temizlik ve güvenli geçiş için ekipmanın etrafında ≥1,0 m işletme ve bakım alanı ayrılmalıdır.
Yukarıdaki boyutlar yalnızca fabrika alanı değerlendirmesi içindir; nihai kurulum boyutları, her iki tarafça onaylanan temel yerleşim çizimine dayanacaktır.
|
Kalem
|
Açıklama
|
|
Ana Kesme Makinesi
|
400 mm kesme kapasitesi, otomatik besleme, sabit boyut ve entegre kesme sistemi.
|
|
Hidrolik Sistem
|
Bağımsız hidrolik istasyon, bant germe mekanizmasına ve hidrolik bileşenlere güç sağlar.
|
|
Bant Soğutma ve Yağlama Sistemi
|
Bantın temas alanının soğutulması ve yağlanması için kuru hava soğutma sistemi kullanır.
|
|
Elektrik ve Otomatik Kontrol Sistemi
|
Ekipman kontrolü ve durum gösterimi için PLC, kontrol kabini ve insan-makine arayüzünden oluşur.
|
|
Talaş Toplama Sistemi
|
Kesme işlemi sırasında oluşan metal talaşlarını toplamak için pnömatik toplama sistemi kullanır.
|
İşletme süreci aşağıdaki gibidir:
- Besleme Aşaması: Ham malzemeler besleme silindirli konveyör alanına manuel olarak beslenir. Yan kelepçe cihazı malzemeyi otomatik olarak sıkıştırır ve testere kesimine doğru iter.
- Kafa Testereleme: Kafanın uzunluğu manuel olarak ölçülür ve testerelenir. Testerelemeden sonra kafa çıkarılır ve bitmiş ürünün otomatik testerelemesi başlar.
- Konumlandırma Aşaması: Uzunluk ayarlama mekanizması iş parçasını ayarlanan uzunluk pozisyonuna iter ve servo sistemi hassas konumlandırmayı tamamlar.
- Kelepçeleme Aşaması: Testere öncesi ve sonrası kelepçe cihazları iş parçasını kararlı bir şekilde bastırmak için eş zamanlı olarak çalışır.
- Testereleme Aşaması: Testere çerçevesi ayarlanan ilerleme hızında iner ve şerit testere kesimi tamamlamak için yüksek hızda çalışır.
- Geri Çekme Aşaması: Testere öncesi kelepçe hafifçe geri çekilir, testere çerçevesi orijinal pozisyonuna dönmek için yukarı hareket eder ve testere bandı soğutma sistemi malzemeyi soğutmak için sürekli olarak sis püskürtür.
- Boşaltma Aşaması: Bitmiş ürünler ve atıklar sonraki işlemler için manuel olarak işlenir.
- Döngü Aşaması: Sistem otomatik olarak kesim sayısını ve kalan malzeme uzunluğunu belirler ve bir sonraki döngüye devam eder.
Bitmiş ürün, testereleme işlemi sırasında sürekli ve otomatik olarak çalışır, manuel müdahale gerektirmez.
Neden Bizi Seçmelisiniz?
HEINEDA, gelişmiş, olgun ve bağımsız Ar-Ge ekibiyle tanınan, yerel sektörde lider bir kuruluştur. Alüminyum ve demirli malzemeler için otomatik depolama, kütük testereleme, delme ve soyma işlemlerini içeren, tekil makinelerden tam entegre üretim hatlarına kadar geniş bir sistem yapılandırması yelpazesi sunuyoruz. Dünyanın önde gelen şirketleriyle yakın işbirliğimiz, uzun vadeli endüstriyel uygulamalarda kanıtlanmış, iyi dengelenmiş, hassas bir şekilde uyarlanmış çözümler sunduğumuzdan emin olmamızı sağlar.
Ürün Tanıtımı
Teknik Servis ve Garanti
- Satıcı, sözleşmeli ekipman için ömür boyu teknik destek sağlar.
- Ürün garanti süresi, kabul ve teslim tarihinden itibaren 12 aydır.
- Garanti süresi boyunca, herhangi bir kalite sorunu bulunursa (Çin anakarası dışındaki bölgeler için belirli zaman dilimleri müzakere edilecektir): 24 saat içinde yanıt, 48 saat içinde yerinde personel gönderimi; servis
personeli, arıza giderilene kadar sahadan ayrılmayacaktır; ekipman arızaları varıştan itibaren 7 gün içinde giderilecektir.
- Garanti süresi dışında, satıcı uzun vadeli olarak yedek parça ve teknik destek sağlar ve sarf malzemelerini maliyet fiyatından tedarik eder.
