Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| mod: | VH500 | Kesme kapasitesi: | Boğaz yüksekliği: 400mm, Boğaz derinliği: 580mm |
|---|---|---|---|
| hidrolik motor: | 0,75 KW (Tayvan) | Testere Bandı Motoru: | 11KW TECO |
| Testere kayışı gerdirme yöntemi: | Hidrolik otomatik gerdirme | Testere dikeyliği: | ≤0.5MM |
| Vurgulamak: | Heineda CNC dikey bant testere,Yüksek performanslı CNC dikey bant testere,Boğaz derinliği 580mm dikey bant testere |
||
VH500 Yüksek Hızlı Dikey Bant Testere Makinesi Testere Boğaz Derinliği 580mm
Ekipmanın bileşimi ve özellikleri
Bant testere, esas olarak bir testere çerçevesi, bir taban, bir testere tekerleği, bir aktarım parçası, bir testere kemeri rehber tekerlek grubu, bir atık taşıyıcı, bir hidrolik sistem ve bir elektrik kontrol sisteminden oluşur.

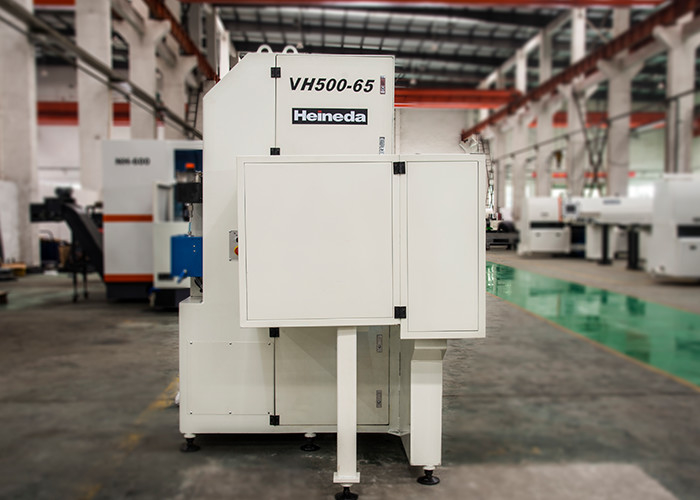

Ekipmanın genel görünümü
Hassas testere makinesinin plan tedarikçisi olarak bilinen Heineda, geleneksel ekipmanlardan,yarı otomatik kontrol makinelerinden otomatik dijital kontrol makinelerine kadar ve kendiliğinden araştırılmış ve geliştirilmiş 100'den fazla ekipman türüne sahiptir.Alüminyumlu hassas testere makineleri üretiminde, Heineda ürünleri, Çin kıtası pazarındaki bir dizi havacılık, askeri ve sivil ekipman üreticisi tarafından tanınmıştır.
Model: VH500 Yüksek Hızlı Dikey Bant Testere
▲ VH, Heineda Şirketi'nin dikey bant testere makinesi modelini temsil eder.
▲ 500 testere makinesinin testere kapasitesini temsil eder
En fazla kesme yüksekliği Φ400mm;
En fazla testere genişliği 500 mm;
En fazla kesme boğazı derinliği 580 mm.
Çalışma masasının kapsamına bir sıkıştırma eklenirse, diyagonal kesim yapılabilir.
Ekipman dönüşümleri
Ana teknik parametreler
| Proje Adı | VH500 Yüksek Hızlı Dikey Bant Testere |
| testere kapasitesi | Boğaz yüksekliği: 400 mm, Boğaz derinliği: 580 mm. |
| Testere Kemeri Hızı | 500~2000m/min (frekans dönüşüm hızı düzenlemesi) |
| Testere bant özellikleri | 34 genişlik X 1.1 kalınlık X5560 uzunluk (mm) |
| Testere kemeri germe yöntemi | Hidrolik otomatik germe |
| Testere kemeri rehber yolu | Düzenlenebilir tekerlekli sıkıştırma, volfram çelik desteği |
| Testere katranı özellikleri | Diametri 630, 7075T651, sert anode |
| Testere yayının özellikleri | Q235 çelik levha grup kaynak, gerginlik giderme işlemi, hassas işleme, yaklaşık 2 ton ağırlığında |
|
Testere bantı motoru |
11KW TECO |
| hidrolik motor | 0.75 KW (Taiwan) |
| Testere kemeri soğutma yöntemi | Neredeyse kuru hava basıncı yağ sisleri soğutma sistemi |
| Hidrolik yağ kapasitesi | 50L (bağımsız hidrolik istasyon) |
| Güç Gereksinimleri | 380V X 3 Faz X 50Hz |
| Dağıtım kutusu | Makinenin yan tarafında bulunan bağımsız dağıtım kutusu (IP55) |
| Operasyon kutusu | Makinenin tasarımı ve ön tarafı, düğmeler ve hız kontrol düğmeleri ile çalıştırılır |
| Çakmak dikeyliği |
≤0,5 mm |
| Doğruluk düzlüğü |
≤0,5 mm |
Dikey bant testere VH500'in ana parçalarının açıklaması
Bant testere, esas olarak bir testere çerçevesinden, bir testere tekerleğinden, bir aktarım bölümünden, bir testere kemeri rehber tekerlek grubundan, bir atık taşıyıcıdan, bir hidrolik sistemden ve bir elektrik kontrol sisteminden oluşur.
Testere tekerleğinin parçası, 7075T6 gerilmiş alüminyum levha, sert anodizasyondan yapılmıştır. İşlemden sonra dinamik denge ile düzeltilir, iyi performans, yüksek mekanik özelliklere sahiptir,ve yüksek hız ve yüksek germe yüklerine dayanabilir.
Nakil kısmı, aktif katranın döndürülmesini sağlamak için TECO frekans dönüştürme motoru tarafından çalıştırılır ve böylece testere kemerinin yüksek hızda çalışmasını sağlar.Testere kemerinin hızı motorun çıkış dönüşlerini kontrol etmek için frekans dönüştürücü tarafından ayarlanır, ve dijital sayaç tarafından görüntülenir.
Testere kemeri tekerlek seti rulmanı ve anahtar parça rulmanlarının hepsi NSK ürünlerinden yapılmıştır.
Hareket düğmesi, gerilimin anormal olup olmadığını tespit etmek için kullanılır ve anormallik anormal ise makine otomatik olarak durur. Pasif tekerlek elektromanyetik fren kullanır.Anormallik olduğunda, sabit basınç, testere tekerleğinin dönüşünü kontrol etmek için fren diskine etki eder.
Hidrolik parça bağımsız bir pompa istasyonunu benimser ve merkezi bir solenoid valfi tarafından kontrol edilir.Hortumlarla bağlanması gereken parçalar hariç., hepsi basınç kaybını etkili bir şekilde azaltmak için çelik borularla bağlantılıdır.
Testere makinesinin aktarım mekanizması titreşimleri en aza indirmek ve testere kemerinin kolayca kırılmamasını sağlamak için tam olarak dengelenmiş ve düzeltilmiştir.
Testere bandının kılavuz kısmı, bir setin üst kısmında ve diğerinin üst kısmında bulunan sıkıştırma rulolarını benimser, rulolar alaşımlı çelikten yapılır ve yüzey nitridleme işleminden sonra hassas bir şekilde öğütülür,yüksek hassasiyet ve iyi aşınma direnci ile.
Atık taşıyıcısının sürücü ruloları, normal kullanım sırasında kırılmamasını sağlamak için sağlam bir şaftla tasarlanmıştır.alüminyum yongaların girmesini önlemek ve hizmet ömrünü artırmak için rulo rulmanı iki taraflı mühürlü rulmanı benimser.
Heineda Servisi
Sözleşme ekipmanları tarafından üretilen ürünler için, Hantian, ekipman kabul süresi boyunca ekipmanların kalitesini belirlemek ve test etmek için müşteriyle işbirliği yapacaktır.
Parça depolarının kurulması.
Tesis içi hizmetin tanıtımı
Düzenli ücretsiz dönüş ziyareti hizmeti
Tamamlanmış anahtar teslim projesi (işlem, yönetim, bakım, eğitim, üretim)
Üç seviyeli bir bakım sistemi oluşturun.
Ücretsiz yazılım yükseltme hizmeti.
Ön inşaat planları önerisi.
Bir dizi patent sertifikası elde etti
