VH600 Dikey Metal Şerit Testere Makinası Alüminyum Testere Kesme Makinası
Ekipmana genel bakış
Yüksek hızlı şerit testere makinesi olarak da bilinir: dikey şerit testere makinesi, kaya levha kesme makinesi, yüksek hızlı şerit testere makinesinin kullanımı iş verimliliğini büyük ölçüde artırabilir.
Model: VH600 Yüksek Hızlı Dikey Şerit Testere
▲ VH, Heineda Company'nin dikey şerit testere makinesi modelinin kısaltmasıdır.
▲ 600, testere makinesinin kesme kapasitesini temsil eder
Maksimum kesme yüksekliği Φ400mm;
Maksimum testere genişliği 600 mm;
Maksimum testere boğazı derinliği 580 mm'dir.
Tezgah kapsamında mengene eklenirse diyagonal kesim yapılabilir.

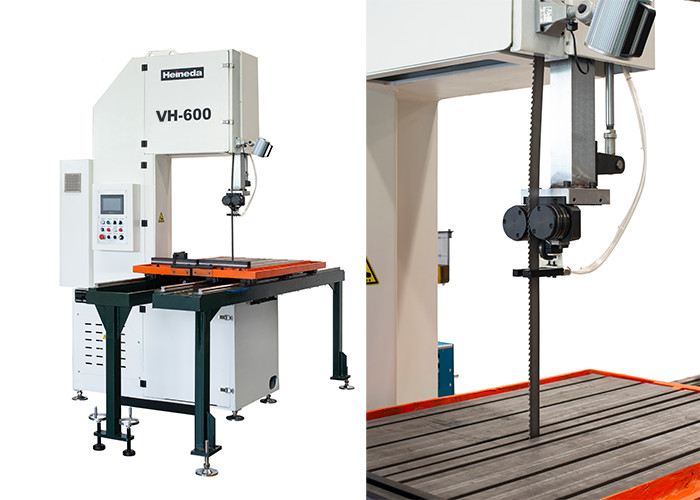

Ekipman renderları
Ana teknik parametreler
| Proje Adı |
VH600 Yüksek Hızlı Dikey Şerit Testere |
| testere kapasitesi |
Boğaz yüksekliği: 400 mm, Boğaz derinliği: 580 mm |
| Testere Bant Hızı |
500~2000m/dak (frekans dönüştürme hızı regülasyonu) |
| Testere Bandı Özellikleri |
34 genişlik X 1.1 kalınlık X5560 uzunluk (mm) |
| Testere kayışı gerdirme yöntemi |
Hidrolik otomatik gerdirme |
| Testere kayışı kılavuz yolu |
Ayarlanabilir silindir sıkma, testere arkası tungsten çelik destek |
| Testere Kasnağı Özellikleri |
Çap 630, 7075T651, sert anodize |
| Testere yayı özellikleri |
Q235 çelik levha grubu kaynağı, gerilim giderme işlemi, hassas işleme, yaklaşık 2 ton ağırlığında |
|
Testere Bandı Motoru
|
11KW TEKNO |
| hidrolik motor |
0,75 KW (Tayvan) |
| Testere kayışı soğutma yöntemi |
Yarı kuru hava basınçlı yağ buharı soğutma sistemi |
| hidrolik yağ kapasitesi |
50L (bağımsız hidrolik istasyon) |
| Güç Gereksinimleri |
380V X 3 Faz X 50Hz |
| Dağıtım kutusu |
Makinenin yan tarafında bulunan bağımsız dağıtım kutusu (IP55) |

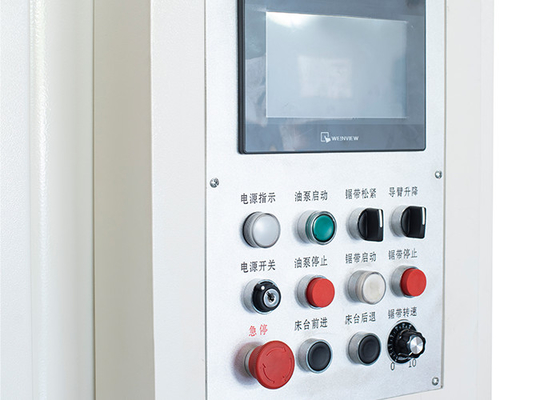

| operasyon kutusu |
Düğmeler ve hız kontrol düğmeleri ile çalıştırılan makinenin tasarımı ve önü |
| Testere dikeyliği |
≤0.5mm
|
| doğruluk düzlük |
≤0.5mm
|
Ekipman bileşimi ve özellikleri
Şerit testere esas olarak bir testere çerçevesi, bir taban, bir testere tekerleği, bir şanzıman parçası, bir testere kayışı kılavuz tekerlek grubu, bir atık konveyörü, bir hidrolik sistem ve bir elektrik kontrol sisteminden oluşur.
Dikey şerit testere VH600'ün ana parçalarının tanımı
Şerit testere esas olarak bir testere çerçevesi, bir testere çarkı, bir şanzıman parçası, bir testere kayışı kılavuz çark grubu, bir atık konveyörü, bir hidrolik sistem ve bir elektrik kontrol sisteminden oluşur.
Testere çarkı kısmı sert eloksallı 7075T6 gerilmiş alüminyum levhadan yapılmıştır.İşlemden sonra, iyi performansa, yüksek mekanik özelliklere sahip dinamik denge ile düzeltilir ve yüksek hız ve yüksek çekme yüklerine dayanabilir.
Transmisyon parçası, aktif kasnağı döndürmek için TECO frekans dönüştürme motoru tarafından tahrik edilir, böylece testere kayışını yüksek hızda çalışmaya yönlendirir.Testere kayışının hızı, motorun çıkış devirlerini kontrol etmek için frekans dönüştürücü tarafından ayarlanır ve dijital sayaç tarafından görüntülenir.
Testere kayışı tekerlek takımı yatağı ve anahtar parça yataklarının tümü NSK ürünlerinden yapılmıştır.
Seyahat anahtarı, gerginliğin anormal olup olmadığını tespit etmek için kullanılır ve anormallik anormal ise makine otomatik olarak durur.Pasif tekerlek elektromanyetik fren kullanır.Anormallik meydana geldiğinde, testere çarkının dönüşünü kontrol etmek için sabit basınç fren diskine etki eder.
Hidrolik kısım, bağımsız bir pompa istasyonunu benimser ve merkezi bir solenoid valf tarafından kontrol edilir.Solenoid valflerin tamamı Tayvan ürünlerinden yapılmıştır.Hortumlarla bağlanması gereken parçalar dışında, basınç kaybını etkin bir şekilde azaltmak için hepsi çelik borularla bağlanır.
Testere makinesinin transmisyon mekanizması, titreşimi en aza indirmek ve testere kayışının kolay kırılmamasını sağlamak için hassas bir şekilde dengelenir ve düzeltilir.
Testere bandının kılavuz parçası, biri üstte ve diğerinde ayarlanan sıkıştırma silindirlerini benimser, silindirler alaşımlı çelikten yapılmıştır ve yüzey nitrürleme işleminden sonra yüksek hassasiyet ve iyi aşınma direnci ile hassas bir şekilde taşlanmıştır.
Atık konveyörünün tahrik silindiri, normal kullanım sırasında kırılma olmaması için sağlam bir şaft ile tasarlanmıştır;makaralı rulman, alüminyum talaşların girişini önlemek ve servis ömrünü uzatmak için çift taraflı sızdırmaz rulman kullanır.
Heineda Servisi
Sözleşme ekipmanı tarafından üretilen ürünler için, Hantian ekipman kabul süresi boyunca ekipmanın kalitesini belirlemek ve test etmek için müşteri ile işbirliği yapacaktır.
Parça deposunun kurulması.
Tesis içi hizmet tanıtımı
Düzenli ücretsiz iade ziyareti hizmeti
Komple anahtar teslim proje (süreç, yönetim, bakım, eğitim, üretim)
Üç seviyeli bir bakım sistemi kurun.
Ücretsiz yazılım yükseltme hizmeti.
Ön inşaat planları için teklif.
SSS
S: üretici misiniz?
C: Evet, kendi fabrikamız var ve rekabetçi bir fiyata doğrudan satış sözü veriyoruz.Fabrikamızı istediğiniz zaman ziyaret etmeye hoş geldiniz.
S: Kendi gereksinimlerime göre bir makine alabilir miyim?
A: Tabii. OEM ve ODM'yi kabul ediyoruz.
S: Bu tür bir makineyi ilk kez kullanıyorum, kullanımı kolay mı?
A: makinenin nasıl kullanılacağını gösteren kılavuz video ve makine ile size gönderilen ingilizce talimat kitabı var.Hala herhangi bir sorunuz varsa, makineyi iyi kullanana kadar sizin için ücretsiz profesyonel rehber sağlayacağız.
İhtiyacınız olan makineyi bulamadıysanız, bizimle de iletişime geçmekten çekinmeyin.Size en iyi öneriyi vermek için elimizden geleni yapacağız.
