| modeli: | KT9050-HP | Testere Bant Hızı: | 500~2000m/dak (frekans dönüştürme hızı regülasyonu) |
|---|---|---|---|
| Testere kapasitesi: | Boğaz yüksekliği: 900mm, Boğaz derinliği: 580mm | Hidrolik motor: | 0,75 KW (Tayvan) |
| Testere Bandı Motoru: | 11KW TEKNO | Testere kayışı gerdirme yöntemi: | Hidrolik otomatik gerdirme |
| Vurgulamak: | 900mm Metal Dikey Şerit Testere,Bilgisayarlı Dikey Şerit Testere Makinası,Metal Dikey Şerit Testere Bilgisayarlı |
||

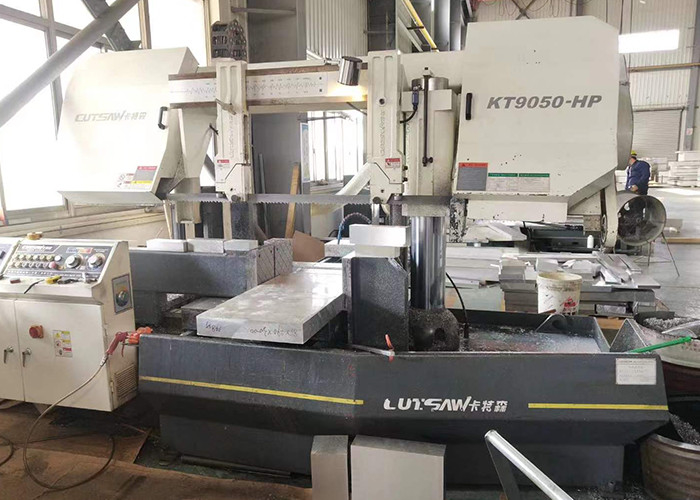

KT9050-HP Şerit Testere Yüksek Hızlı Dikey Şerit Testere Dikey Şerit Testere
Ekipmana genel bakış
modeli:KT9050-HPYüksek Hızlı Dikey Şerit Testere
Maksimum kesme yüksekliği 900 mm;
Maksimum testere genişliği 500 mm;
Maksimum testere boğazı derinliği 580 mm'dir.
Tezgah kapsamında mengene eklenirse diyagonal kesim yapılabilir.
Ana teknik parametreler
| Proje Adı | KT9050-HP Yüksek Hızlı Dikey Şerit Testere |
| testere kapasitesi | Boğaz yüksekliği: 900mm, Boğaz derinliği: 580mm |
| Testere Bant Hızı | 500~2000m/dak (frekans dönüştürme hızı regülasyonu) |
| Testere Bandı Özellikleri | 34 genişlik X 1.1 kalınlık X5560 uzunluk (mm) |
| Testere kayışı gerdirme yöntemi | Hidrolik otomatik gerdirme |
| Testere kayışı kılavuz yolu | Ayarlanabilir silindir sıkma, testere arkası tungsten çelik destek |
| Testere Kasnağı Özellikleri | Çap 630, 7075T651, sert anodize |
| Testere yayı özellikleri | Q235 çelik levha grubu kaynağı, gerilim giderme işlemi, hassas işleme, yaklaşık 2 ton ağırlığında |
|
Testere Bandı Motoru |
11KW TEKNO |
| hidrolik motor | 0,75 KW (Tayvan) |
| Testere kayışı soğutma yöntemi | Yarı kuru hava basınçlı yağ buharı soğutma sistemi |
| hidrolik yağ kapasitesi | 50L (bağımsız hidrolik istasyon) |
| Güç Gereksinimleri | 380V X 3 Faz X 50Hz |
| Dağıtım kutusu | Makinenin yan tarafında bulunan bağımsız dağıtım kutusu (IP55) |
| operasyon kutusu | Düğmeler ve hız kontrol düğmeleri ile çalıştırılan makinenin tasarımı ve önü |
| Testere dikeyliği |
≤0.5mm |
| doğruluk düzlük |
≤0.5mm |
Ekipman bileşimi ve özellikleri
Şerit testere esas olarak bir testere çerçevesi, bir taban, bir testere tekerleği, bir şanzıman parçası, bir testere kayışı kılavuz tekerlek grubu, bir atık konveyörü, bir hidrolik sistem ve bir elektrik kontrol sisteminden oluşur.
Dikey şerit testerenin ana parçalarının tanımıKT9050-HP
Şerit testere esas olarak bir testere çerçevesi, bir testere çarkı, bir şanzıman parçası, bir testere kayışı kılavuz çark grubu, bir atık konveyörü, bir hidrolik sistem ve bir elektrik kontrol sisteminden oluşur.
Testere çarkı kısmı sert eloksallı 7075T6 gerilmiş alüminyum levhadan yapılmıştır.İşlemden sonra, iyi performansa, yüksek mekanik özelliklere sahip dinamik denge ile düzeltilir ve yüksek hız ve yüksek çekme yüklerine dayanabilir.
Transmisyon parçası, aktif kasnağı döndürmek için TECO frekans dönüştürme motoru tarafından tahrik edilir, böylece testere kayışını yüksek hızda çalışmaya yönlendirir.Testere kayışının hızı, motorun çıkış devirlerini kontrol etmek için frekans dönüştürücü tarafından ayarlanır ve dijital sayaç tarafından görüntülenir.
Testere kayışı tekerlek takımı yatağı ve anahtar parça yataklarının tümü NSK ürünlerinden yapılmıştır.
Seyahat anahtarı, gerginliğin anormal olup olmadığını tespit etmek için kullanılır ve anormallik anormal ise makine otomatik olarak durur.Pasif tekerlek elektromanyetik freni benimser.Anormallik meydana geldiğinde, testere çarkının dönüşünü kontrol etmek için sabit basınç fren diskine etki eder.
Hidrolik parça, bağımsız bir pompa istasyonunu benimser ve merkezi bir solenoid valf tarafından kontrol edilir.Solenoid valflerin tamamı Tayvan ürünlerinden yapılmıştır.Hortumlarla bağlanması gereken parçalar dışında, basınç kaybını etkin bir şekilde azaltmak için hepsi çelik borularla bağlanır.
Testere makinesinin aktarım mekanizması, titreşimi en aza indirmek ve testere kayışının kolay kırılmamasını sağlamak için hassas bir şekilde dengelenir ve düzeltilir.
Testere bandının kılavuz parçası, biri üstte ve diğerinde ayarlanan sıkıştırma silindirlerini benimser, silindirler alaşımlı çelikten yapılmıştır ve yüzey nitrürleme işleminden sonra yüksek hassasiyet ve iyi aşınma direnci ile hassas bir şekilde taşlanmıştır.
Atık konveyörünün tahrik silindiri, normal kullanım sırasında kırılma olmaması için sağlam bir şaft ile tasarlanmıştır;makaralı rulman, alüminyum talaşların girişini önlemek ve servis ömrünü uzatmak için çift taraflı sızdırmaz rulman kullanır.
Hantian Servisi
Sözleşme ekipmanı tarafından üretilen ürünler için, Hantian ekipman kabul süresi boyunca ekipmanın kalitesini belirlemek ve test etmek için müşteri ile işbirliği yapacaktır.
Parça deposunun kurulması.
Tesis içi hizmet tanıtımı
Düzenli ücretsiz iade-i ziyaret hizmeti
Komple anahtar teslim proje (süreç, yönetim, bakım, eğitim, üretim)
Üç seviyeli bir bakım sistemi kurun.
Ücretsiz yazılım yükseltme hizmeti.
Ön inşaat planları için teklif.
Bir dizi patent sertifikası aldı
