Kompozit Plaka için Yüksek Hassasiyetli CNC Daire Testere Makinesi 4300mm Testere Uzunluğu

Kompozit Levha Bakır Levha Testere için CNC Hassas Daire Testere Makinesi

Tanım

Testere ekipmanının çalışma masası paneli, kesme ürününü etkili bir şekilde koruyabilen ve ileri ve geri besleme sırasında malzemenin yüzeyinin çizilmesini önleyebilen patentli bir tasarım ve özel işleme teknolojisini benimser;
Kuyruk malzemesini kesen ekipman, kuyruk malzemesinin israfını büyük ölçüde kontrol eden en kısa 80 mm'de kontrol edilir;
Toz toplamayı benimser ve 5S yönetimi için uygun olan ve testere gürültüsünü 20 desibelden fazla azaltan alüminyum talaşları daha iyi toplamak için tamamen kapalı bir koruyucu kapakla birlikte çalışır.Düşük gürültülü alüminyum profil testere makinasıdır;
Mil doğruluğu 0,005 mm'dir, iş parçası kesme doğruluğu ±0,1 mm'de kararlı bir şekilde kontrol edilir ve ultra ince testere bıçağı malzeme tasarrufu için uyarlanmıştır;
Testere işleminin stabilitesini sağlamak için besleme ve besleme için ithal kare bilyalı lineer kılavuzlar kullanılır;
Ekipman motorları, motorun kazara hasar görmesini önlemek için aşırı ısınma ve aşırı yük koruma cihazlarıyla birlikte kurulur.

Esas olarak malzemeleri kesmek için uygundur
Çeşitli alüminyum profiller, alüminyum borular, alüminyum çubuklar, kapı ve pencere köşe kodları, fotovoltaik köşe kodları, alüminyum dökümler, bakır parçalar, PVC ve diğer malzemelerin işlenmesi

• Otomatik daire testere makinesinin kontrol arayüzü, genellikle bir dokunmatik ekran ve bir operasyon paneli ile donatılmış PLC tabanlı HMI teknolojisi tarafından geliştirilen işletim sistemini benimser.Operatör, malzemenin özellikleri ve boyutu, işleme miktarı vb. gibi parametreleri girdiği sürece, insan-makine arayüzünü kullanarak, sistem testere bıçağının hızı gibi karmaşık parametreleri otomatik olarak ayarlayacaktır. giriş parametrelerine göre diş başına ilerleme miktarı (kesme hızı) ve diğer karmaşık parametreler.Operatöre basit bir işlem yöntemi sağlamak için.
• Bu tip daire testerenin güvenliği yüksektir ve genellikle tamamen kapalı durumda çalışır.Kayıpları ve ekipman kaybını önleyebilecek bir arıza olduğunda otomatik olarak durabilir ve alarm verebilir ve aynı zamanda işleme verimliliği çok yüksektir.
• Makine çerçevesi, ekipmanın istikrarlı çalışmasını sağlayacak şekilde ağır hizmet yapısındadır.
• Testere temeli yanal süspansiyon yapısındadır;g lide cihazı, çift sıralı makaralı tip düz kayar ray ile düzenlenmiştir.
• Testere temelinin hareketinde, taşlama dişlisi, kremayer ve servo motor, testere hızının uyumluluğunu garanti edecek şekilde düzenlenmiştir.
• Presleme malzemesi kapağı genel tasarımdadır, böylece malzemeler testere içinde kaymaz. Emme borusu saklıdır;büyük güç toz toplayıcı düzenlenmiştir.
• Yüzer silindirler hariç, çalışma platformundaki diğer tüm içerikler, malzemelerin çizilmesini önlemek için krom kaplı çelik sacdan yapılmıştır.
• Askıya alınmış besleme kelepçesi pençesi, hava basıncı sürüşü ve kelepçeleme gibi özelliklere sahiptir.
• Besleme mekanizmasının sürücüsü servo motor + dişli ve raf yapısındadır.
• Testere temeli hidrolik güçle yükseltilir;Testere bıçağının yükselen yüksekliği plaka kalınlığına göre ayarlanır.

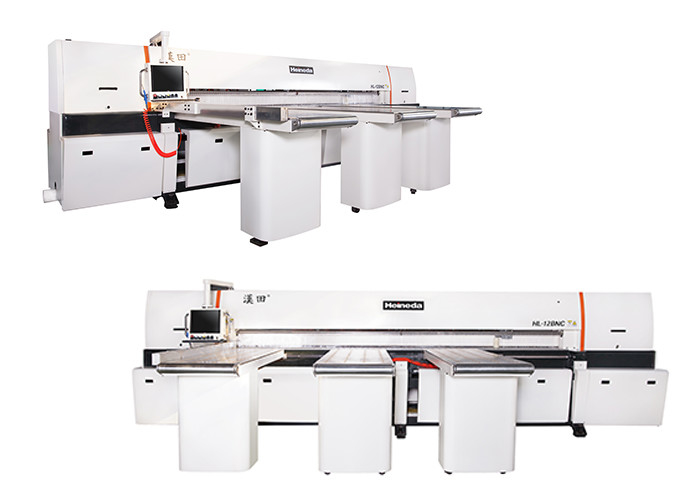

Model: HL-12BNC bilgisayarlı alüminyum levha testere makinası

▲ HL, Heineda'daki Alüminyum levha testere makinesinin modelini temsil eder.

▲ 12, alüminyum levha testere makinesinin boyutunu temsil eder, 12, 3800 mm kesilebilir.

▲ BNC, tam otomatik model için bu alüminyum levha testere makinesini temsil eder.

şirket Profili
Hassas testere tezgahı planı tedarikçisi olarak bilinen Heineda, geleneksel ekipman, yarı otomatik kontrol makinelerinden otomatik dijital kontrol makinelerine kadar gelişmiştir ve 100'ün üzerinde kendi kendine araştırılmış ve geliştirilmiş ekipmana sahiptir.Alüminyumun hassas testere makinelerinin imalatında, Heineda ürünleri, Çin anakara pazarındaki bir dizi havacılık, askeri ve sivil ekipman üreticisinin takdirini kazanmıştır.

Bir dizi patent sertifikası aldı

Teknik özellikler ve parametreler

Mekanik karakteristiği

▲ Dokunmatik tarz çalışma ekranı:

1. 10 inç çalışma ekranına dokunun.

2. Alternatif olarak, devir için uygun olan birden fazla çalışma tezgahı seti ayarlanabilir.

3. Kılavuz giriş işlevi.

4. Arıza kendini algılama işlevi.

▲ Çalışma klipsi koltuğu:

1. İş kelepçesinin iki taraflı yatak rayı, kaynak çelik kirişten oluşur ve dişli ve sal tahriki, bir sert krom rayı ve diğer tarafı kaplarken bir dişli ve bir diş sırası tahriki ile kaplanır ve manyetik cetvel çift oranda kesin bir dereceye ulaşır.Azaltma ve günlük 2 kW servo motor hassasiyeti ve hızlı sürücü konumlandırma ile maksimum hız dakikada 6 metreye ulaşır.

▲ Basınç kiriş yapısı:

1. Entegre basınç kirişi yapısını, dişli şeridini ve silindir eşleşmesini benimseyin, haddeleme kirişini düzgün bir şekilde sürün ve basınç, kesim merkez hattının her iki tarafına eşit olarak dağıtılır ve şerit, basınç kirişinin altına monte edilir. basın, basın Hasarlı işin yüzeyi, hassas kesim kalitesi sağlar.

▲ gördüm:

1. Üst ve alt paralel lineer kayar rayları benimseyin, testere hareketinin birbirine kenetlenmesini etkili bir şekilde azaltın, büyük hareketin düzgünlüğünü artırın ve en iyi kesim hattı doğruluğunu elde etmek için hareketin kayma titremesini etkili bir şekilde azaltın.

2. Ana testere motoru 20HP (15 kW), dev scooter, hız düşürücü ve hassas dişli dişli sıra tahrikli 2HP (1,5 kW) değişken frekanslı motor kullanır, yağ silindirli ana testere, bu nedenle testere daha güçlüdür, geleneksel zincirli tahrikten kaçınma Kamyon testere, sıkma vb.

3. Testere Kesme Konumlandırma, program genişliği düzenleme ayarlarından kırpmaya başlayabilir.

4. Testerenin altına kare bir tank mafsalı yerleştirilmiştir ve toz tankının en yüksek toz toplama etkisine ulaşmasını sağlamak için birbirini örtecek, kesimin sonuna kadar uzanan filmin iki tarafı vardır.

5. Testere darbesi dakikada 6 metreye kadar keser ve sırt dakikada 7 metreye ulaşır ve işin yüksekliği panel düğmesi ile ayarlanmaz ve kesim sırasında kesme hızı değiştirilebilir.Kullanıcılar tercih gereksinimlerini kendi doğalarından farklı olarak ayarlayabilirler.

▲ Ana Tablo:

Ana çalışma sayfası aynı zamanda kayan bir tablodur.Bakır hava tamburu kolloidal krom kaplama panel üzerine yerleştirilmiştir.Dayanıklılık artırıldığında, çalışanların iş verimliliği de artar.

▲ Çapraz pençeler:

1. Çalışma klipsi sayısı standart konfigürasyon: 12 destek klipsi.

2. Her sıkışma, manivela yöntemine sahip bir silindir ile donatılmıştır ve çalışma nesnesi çekildiğinde, iş malzemesinin levhayı sıkıştırmasını sağlamak mümkündür.

▲ toz geçirmez

Segmentli toz geçirmez parçalar, toz boşalmasını etkili bir şekilde engelleyebilen ve güvenlik koruması sağlayabilen şeffaf plastik levhalar kullanır.

▲ Elektronik kontrol kutusu konfigürasyonu:

1. Tüm elektronik parçalar Tayvan'da satın alınır.

2. Servo motor ve servo sürücü Japon Panasonic'tir.

3. İnverter Tayvan'ın İngiliz Waritatten'idir.

4. Elektronik parçaların soğutma sistemine hiç ihtiyacı yoktur, popüler elektronik parçalar için, düzenli olarak temizlendiği sürece, toz istilası konusunda endişelenmeden piyasadan yedek parça satın alabilirsiniz.

▲ Güç kaynağı:

1. Güç kaynağı, 380V / 50Hz voltajlı, endüstriyel için üç fazlı bir beslemedir.

▲ hava basıncı beslemesi:

1. Hava basıncını 5 ~ 6 kg / cm'ye kadar kullanın

▲ tozlu:

1. Tedarikçi bir sıyırıcı tandem sistemi sağlar ve talaşları sağlamak için testere makinesiyle aynı anda kurulur.

2. ▲ Standart donanım:

1. Solden testere bıçağı: karbür testere bıçağı (alüminyum plaka özel).

2. Çalışma klibi: 12.

3. Yüzer besleme stoğu: 1520 mm x 500 mm x 3.

4. Araç kutusu bir araç 1 grubu içerir.

5. Ana testere motoru makinede düzenlenmiştir.

Zemini işgal etmek

Ekipmanın ana özellikleri

• Testere temeli yanal askı yapısındadır;kılavuz cihazı, çift sıralı makaralı tip düz kayar ray ile düzenlenmiştir.
• Testere temelinin hareketinde, taşlama dişlisi, kremayer ve servo motor, testere hızının uyumluluğunu garanti edecek şekilde düzenlenmiştir.

Ürün avantajları

1. Yüksek derecede otomasyon, testereyi tamamlamak için yalnızca testere boyutunu sisteme girmeniz gerekir.

2. Testere hassasiyeti yüksektir ve uzunluk ve boyut ± 0.1 mm'ye ulaşabilir.

3. Testere yüzeyi büyüktür, 400 mm genişliğinde ve 150 mm yüksekliğinde kesebilir.

4. Testere, bir işçi 2'den fazla ekipmanı çalıştırabilir ve kesintisiz 24 saat kesebilir.

SSS

S: üretici misiniz?
C: Evet, kendi fabrikamız var ve rekabetçi bir fiyata doğrudan satış sözü veriyoruz.Fabrikamızı istediğiniz zaman ziyaret etmeye hoş geldiniz.

S: Kendi gereksinimlerime göre bir makine alabilir miyim?
A: Tabii. OEM ve ODM'yi kabul ediyoruz.

S: Bu tür bir makineyi ilk kez kullanıyorum, kullanımı kolay mı?
A: makinenin nasıl kullanılacağını gösteren kılavuz video ve makine ile size gönderilen ingilizce talimat kitabı var.Hala herhangi bir sorunuz varsa, makineyi iyi kullanana kadar sizin için ücretsiz profesyonel rehber sağlayacağız.

İhtiyacınız olan makineyi bulamadıysanız, bizimle de iletişime geçmekten çekinmeyin.Size en iyi öneriyi vermek için elimizden geleni yapacağız.
