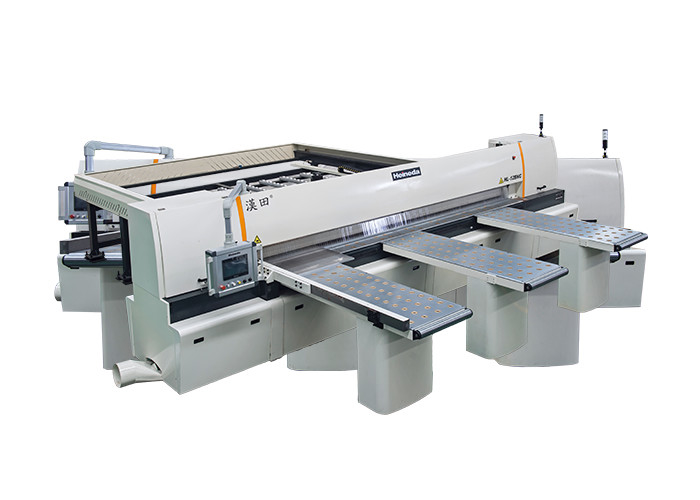

Plastik Levhaları Kesmek İçin 3800mm Genişlik Cnc Panel Kesme Makinesi

Plastik levhaları ve diğer levhaları kesmek için CNC hassas levha daire testere makinesi

Tanım

Makine çerçevesi, ekipmanın istikrarlı çalışmasını sağlayacak şekilde ağır hizmet yapısındadır.
Testere temeli yanal süspansiyon yapısındadır;g lide cihazı, çift sıralı makaralı tip düz kayar ray ile düzenlenmiştir.

Testere temelinin hareketinde, taşlama dişlisi, kremayer ve servo motor, testere hızının uyumluluğunu garanti edecek şekilde düzenlenmiştir.

Presleme malzemesi kapağı genel tasarımdadır, böylece malzemeler testere içinde kaymaz. Emme borusu saklıdır;büyük güç toz toplayıcı düzenlenmiştir.

Yüzer silindirler hariç, çalışma platformundaki diğer tüm içerikler, malzemelerin çizilmesini önlemek için krom kaplı çelik plakadan yapılmıştır.

Avantaj

1. Bu tip daire testerenin güvenliği yüksektir ve genellikle tamamen kapalı durumda çalışır.Kayıpları ve ekipman kaybını önleyebilecek bir arıza olduğunda otomatik olarak durabilir ve alarm verebilir ve aynı zamanda işleme verimliliği çok yüksektir.
2. Kontrol hassasiyeti yüksektir, kesme hızı hızlıdır, tam otomatik daire testerenin merkezi çalışması otomatik olarak tamamlanır ve personel kısa bir eğitimden sonra kullanabilir ve PLC ile kontrol edilir (CNC programı veya başka bir özel bilgi yoktur). gereklidir).

modeli

HL-12BNC bilgisayar alüminyum levha testere makinası

▲ HL, Heineda'daki Alüminyum levha testere makinesinin modelini temsil eder.

▲ 12, alüminyum levha testere makinesinin boyutunu temsil eder, 12, 3800 mm kesilebilir.

▲ BNC, tam otomatik model için bu alüminyum levha testere makinesini temsil eder.

Teknik özellikler ve parametreler

Mekanik karakteristiği

▲ Dokunmatik tarz çalışma ekranı:

1. 10 inç çalışma ekranına dokunun.

2. Alternatif olarak, devir için uygun olan birden fazla çalışma tezgahı seti ayarlanabilir.

3. Kılavuz giriş işlevi.

4. Arıza kendini algılama işlevi.

▲ Çalışma klipsi koltuğu:

1. İş kelepçesinin iki taraflı yatak rayı, kaynak çelik kirişten oluşur ve dişli ve sal tahriki, bir sert krom rayı ve diğer tarafı kaplarken bir dişli ve bir diş sırası tahriki ile kaplanır ve manyetik cetvel çift oranda kesin bir dereceye ulaşır.Azaltma ve günlük 2 kW servo motor hassasiyeti ve hızlı sürücü konumlandırma ile maksimum hız dakikada 6 metreye ulaşır.

▲ Basınç kiriş yapısı:

1. Entegre basınç kirişi yapısını, dişli şeridini ve silindir eşleşmesini benimseyin, haddeleme kirişini düzgün bir şekilde sürün ve basınç, kesim merkez hattının her iki tarafına eşit olarak dağıtılır ve şerit, basınç kirişinin altına monte edilir. basın, basın Hasarlı işin yüzeyi, hassas kesim kalitesi sağlar.

▲ gördüm:

1. Üst ve alt paralel lineer kayar rayları benimseyin, testere hareketinin birbirine kenetlenmesini etkili bir şekilde azaltın, büyük hareketin düzgünlüğünü artırın ve en iyi kesim hattı doğruluğunu elde etmek için hareketin kayma titremesini etkili bir şekilde azaltın.

2. Ana testere motoru 20HP (15 kW), dev scooter, hız düşürücü ve hassas dişli dişli sıra tahrikli 2HP (1,5 kW) değişken frekanslı motor kullanır, yağ silindirli ana testere, bu nedenle testere daha güçlüdür, geleneksel zincirli tahrikten kaçınma Kamyon testere, sıkma vb.

3. Testere Kesme Konumlandırma, program genişliği düzenleme ayarlarından kırpmaya başlayabilir.

4. Testerenin altına kare bir tank mafsalı yerleştirilmiştir ve toz tankının en yüksek toz toplama etkisine ulaşmasını sağlamak için birbirini örtecek, kesimin sonuna kadar uzanan filmin iki tarafı vardır.

5. Testere darbesi dakikada 6 metreye kadar keser ve sırt dakikada 7 metreye ulaşır ve işin yüksekliği panel düğmesi ile ayarlanmaz ve kesim sırasında kesme hızı değiştirilebilir.Kullanıcılar tercih gereksinimlerini kendi doğalarından farklı olarak ayarlayabilirler.

▲ Ana Tablo:

Ana çalışma sayfası aynı zamanda kayan bir tablodur.Bakır hava tamburu kolloidal krom kaplama panel üzerine yerleştirilmiştir.Dayanıklılık artırıldığında, çalışanların iş verimliliği de artar.

▲ Çapraz pençeler:

1. Çalışma klipsi sayısı standart konfigürasyon: 12 destek klipsi.

2. Her sıkışma, manivela yöntemine sahip bir silindir ile donatılmıştır ve çalışma nesnesi çekildiğinde, iş malzemesinin levhayı sıkıştırmasını sağlamak mümkündür.

▲ toz geçirmez

Segmentli toz geçirmez parçalar, toz boşalmasını etkili bir şekilde engelleyebilen ve güvenlik koruması sağlayabilen şeffaf plastik levhalar kullanır.

▲ Elektronik kontrol kutusu konfigürasyonu:

1. Tüm elektronik parçalar Tayvan'da satın alınır.

2. Servo motor ve servo sürücü Japon Panasonic'tir.

3. İnverter Tayvan'ın İngiliz Waritatten'idir.

4. Elektronik parçaların soğutma sistemine hiç ihtiyacı yoktur, popüler elektronik parçalar için, düzenli olarak temizlendiği sürece, toz istilası konusunda endişelenmeden piyasadan yedek parça satın alabilirsiniz.

▲ Güç kaynağı:

1. Güç kaynağı, 380V / 50Hz voltajlı, endüstriyel için üç fazlı bir beslemedir.

▲ hava basıncı beslemesi:

1. Hava basıncını 5 ~ 6 kg / cm'ye kadar kullanın

▲ tozlu:

1. Tedarikçi bir sıyırıcı tandem sistemi sağlar ve talaşları sağlamak için testere makinesiyle aynı anda kurulur.

2. ▲ Standart donanım:

1. Solden testere bıçağı: karbür testere bıçağı (alüminyum plaka özel).

2. Çalışma klibi: 12.

3. Yüzer besleme stoğu: 1520 mm x 500 mm x 3.

4. Araç kutusu bir araç 1 grubu içerir.

5. Ana testere motoru makinede düzenlenmiştir.

Zemini işgal etmek

Şirketimiz
Bilgisayarlı kiriş testereler, CNC delme makineleri, kenar bantlama makineleri, CNC yönlendiriciler ve ayrıca makine montajı ve yazılım entegrasyonunun inovasyonuna ve araştırmasına odaklanarak, eksiksiz bir CNC mobilya ekipmanı ve otomatik üretim çözümleri yelpazesi sunuyoruz.İyi teknolojik yenilik, iyi üretim yönetimi ve kaliteli hizmet ile ürünler birçok ülkeye ihraç edilmektedir.Gelecekte, panel mobilya makinelerinin araştırma, geliştirme ve üretimine odaklanmaya devam edeceğiz ve daha fazla arkadaşın bizi tanımasını ve daha iyi bir gelecek yaratmak için ortak olmasını bekliyoruz.

SSS

S: üretici misiniz?
C: Evet, kendi fabrikamız var ve rekabetçi bir fiyata doğrudan satış sözü veriyoruz.Fabrikamızı istediğiniz zaman ziyaret etmeye hoş geldiniz.

S: Kendi gereksinimlerime göre bir makine alabilir miyim?
A: Tabii. OEM ve ODM'yi kabul ediyoruz.

S: Bu tür bir makineyi ilk kez kullanıyorum, kullanımı kolay mı?
A: makinenin nasıl kullanılacağını gösteren kılavuz video ve makine ile size gönderilen ingilizce talimat kitabı var.Hala herhangi bir sorunuz varsa, makineyi iyi kullanana kadar sizin için ücretsiz profesyonel rehber sağlayacağız.

İhtiyacınız olan makineyi bulamadıysanız, bizimle de iletişime geçmekten çekinmeyin.Size en iyi öneriyi vermek için elimizden geleni yapacağız.
