Hızlı Hızlı CNC Hassas Plaka Testere Kesme Makinesi 3 koltuklu yüzer platform

Plaka Testere için CNC Hassas Plastik Plaka Daire Testere Makinesi

Tanım

Otomatik daire testere makinesinin kontrol arayüzü, genellikle bir dokunmatik ekran ve bir operasyon paneli ile donatılmış PLC tabanlı HMI teknolojisi tarafından geliştirilen işletim sistemini benimser.Operatör, malzemenin özellikleri ve boyutu, işleme miktarı vb. gibi parametreleri girdiği sürece, insan-makine arayüzünü kullanarak, sistem testere bıçağının hızı gibi karmaşık parametreleri otomatik olarak ayarlayacaktır. giriş parametrelerine göre diş başına ilerleme miktarı (kesme hızı) ve diğer karmaşık parametreler.Operatöre basit bir işlem yöntemi sağlamak için.

Ekipmanın ana özellikleri

• Presleme malzemeleri kapağı, malzemelerin testerede kaymaması için genel tasarımdadır.
• Testere temeli yanal süspansiyon yapısındadır;kılavuz cihazı, çift sıralı makaralı tip düz kayar ray ile düzenlenmiştir.
• Testere temelinin hareketinde, taşlama dişlisi, kremayer ve servo motor, testere hızının uyumluluğunu garanti edecek şekilde düzenlenmiştir.

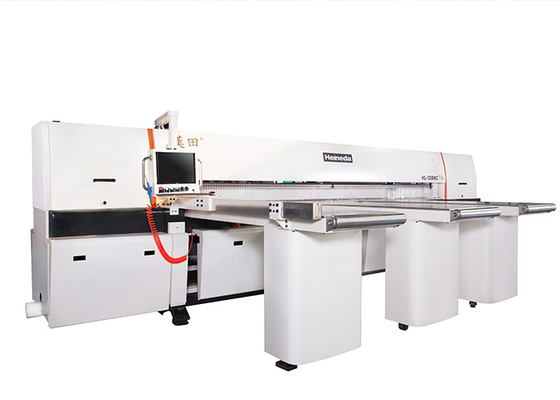

Model: HL-12BNC bilgisayarlı alüminyum levha testere makinası

▲ HL, Heineda'daki Alüminyum levha testere makinesinin modelini temsil eder.

▲ 12, alüminyum levha testere makinesinin boyutunu temsil eder, 12, 3800 mm kesilebilir.

▲ BNC, tam otomatik model için bu alüminyum levha testere makinesini temsil eder.

Teknik özellikler ve parametreler

Mekanik karakteristiği

▲ Dokunmatik tarz çalışma ekranı:

1. 10 inç çalışma ekranına dokunun.

2. Alternatif olarak, devir için uygun olan birden fazla çalışma tezgahı seti ayarlanabilir.

3. Kılavuz giriş işlevi.

4. Arıza kendini algılama işlevi.

▲ Çalışma klipsi koltuğu:

1. İş kelepçesinin iki taraflı yatak rayı, kaynak çelik kirişten oluşur ve dişli ve sal tahriki, bir sert krom rayı ve diğer tarafı kaplarken bir dişli ve bir diş sırası tahriki ile kaplanır ve manyetik cetvel çift oranda kesin bir dereceye ulaşır.Azaltma ve günlük 2 kW servo motor hassasiyeti ve hızlı sürücü konumlandırma ile maksimum hız dakikada 6 metreye ulaşır.

▲ Basınç kiriş yapısı:

1. Entegre basınç kirişi yapısını, dişli şeridini ve silindir eşleşmesini benimseyin, haddeleme kirişini düzgün bir şekilde sürün ve basınç, kesim merkez hattının her iki tarafına eşit olarak dağıtılır ve şerit, basınç kirişinin altına monte edilir. basın, basın Hasarlı işin yüzeyi, hassas kesim kalitesi sağlar.

▲ gördüm:

1. Üst ve alt paralel lineer kayar rayları benimseyin, testere hareketinin birbirine kenetlenmesini etkili bir şekilde azaltın, büyük hareketin düzgünlüğünü artırın ve en iyi kesim hattı doğruluğunu elde etmek için hareketin kayma titremesini etkili bir şekilde azaltın.

2. Ana testere motoru 20HP (15 kW), dev scooter, hız düşürücü ve hassas dişli dişli sıra tahrikli 2HP (1,5 kW) değişken frekanslı motor kullanır, yağ silindirli ana testere, bu nedenle testere daha güçlüdür, geleneksel zincirli tahrikten kaçınma Kamyon testere, sıkma vb.

3. Testere Kesme Konumlandırma, program genişliği düzenleme ayarlarından kırpmaya başlayabilir.

4. Testerenin altına kare bir tank mafsalı yerleştirilmiştir ve toz tankının en yüksek toz toplama etkisine ulaşmasını sağlamak için birbirini örtecek, kesimin sonuna kadar uzanan filmin iki tarafı vardır.

5. Testere darbesi dakikada 6 metreye kadar keser ve sırt dakikada 7 metreye ulaşır ve işin yüksekliği panel düğmesi ile ayarlanmaz ve kesim sırasında kesme hızı değiştirilebilir.Kullanıcılar tercih gereksinimlerini kendi doğalarından farklı olarak ayarlayabilirler.

▲ Ana Tablo:

Ana çalışma sayfası aynı zamanda kayan bir tablodur.Bakır hava tamburu kolloidal krom kaplama panel üzerine yerleştirilmiştir.Dayanıklılık artırıldığında, çalışanların iş verimliliği de artar.

▲ Çapraz pençeler:

1. Çalışma klipsi sayısı standart konfigürasyon: 12 destek klipsi.

2. Her sıkışma, manivela yöntemine sahip bir silindir ile donatılmıştır ve çalışma nesnesi çekildiğinde, iş malzemesinin levhayı sıkıştırmasını sağlamak mümkündür.

▲ toz geçirmez

Segmentli toz geçirmez parçalar, toz boşalmasını etkili bir şekilde engelleyebilen ve güvenlik koruması sağlayabilen şeffaf plastik levhalar kullanır.

▲ Elektronik kontrol kutusu konfigürasyonu:

1. Tüm elektronik parçalar Tayvan'da satın alınır.

2. Servo motor ve servo sürücü Japon Panasonic'tir.

3. İnverter Tayvan'ın İngiliz Waritatten'idir.

4. Elektronik parçaların soğutma sistemine hiç ihtiyacı yoktur, popüler elektronik parçalar için, düzenli olarak temizlendiği sürece, toz istilası konusunda endişelenmeden piyasadan yedek parça satın alabilirsiniz.

▲ Güç kaynağı:

1. Güç kaynağı, 380V / 50Hz voltajlı, endüstriyel için üç fazlı bir beslemedir.

▲ hava basıncı beslemesi:

1. Hava basıncını 5 ~ 6 kg / cm'ye kadar kullanın

▲ tozlu:

1. Tedarikçi bir sıyırıcı tandem sistemi sağlar ve talaşları sağlamak için testere makinesiyle aynı anda kurulur.

2. ▲ Standart donanım:

1. Solden testere bıçağı: karbür testere bıçağı (alüminyum plaka özel).

2. Çalışma klibi: 12.

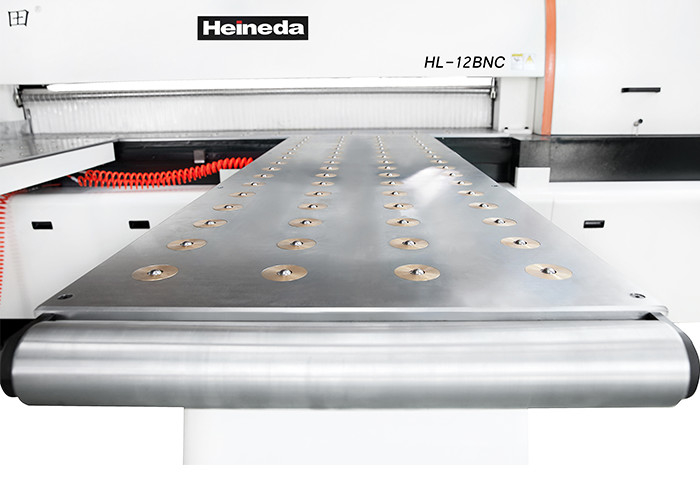

3. Yüzer besleme stoğu: 1520 mm x 500 mm x 3.

4. Araç kutusu bir araç 1 grubu içerir.

5. Ana testere motoru makinede düzenlenmiştir.

Zemini işgal etmek
