Kesme Uzunluğu 2600mm Otomatik CNC Panel Testere Makinesi Alüminyum Levha için 15kw

HL - 6BNC Dar Testereli Otomatik Alüminyum Levha Testere Makinası

Tanım

1. Takım tezgahı özeti

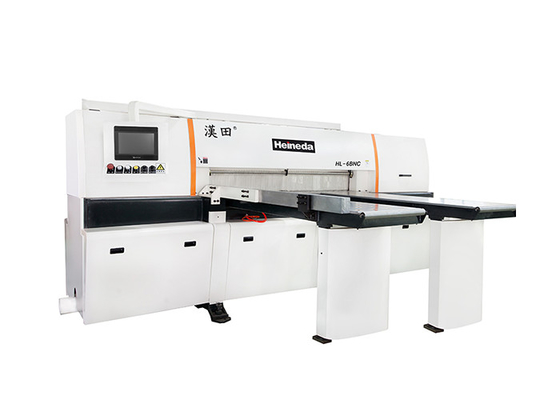

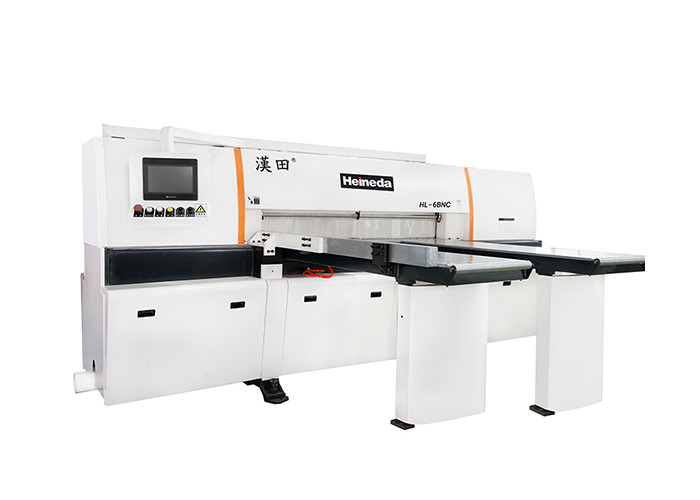

Makine Adı: Otomatik alüminyum levha testere makinası

Model: HL-6BNC otomatik alüminyum levha testere makinası

▲ HL, Heineda'daki Alüminyum levha testere makinesinin modelini temsil eder.

▲ 6, alüminyum testere kesme makinesinin boyutunu temsil eder, 6 1600 mm testere ile kesilebilir.

▲ B, bu modelin başını temsil eder.

▲ NC, bu ünitenin tam otomatik bir model olduğunu gösterir.

Makinenin testere parçası, yüksek kesme verimliliği, hızlı hız, enerji tasarrufu, testere, dar vb. özelliklere sahip dairesel testere bıçağı olarak kullanılmaktadır. Alüminyum levhanın kalınlık aralığındaki ana testeresi özellikle çeşitli alüminyumlar için uygundur. plaka plakaları ve kalıplanmış embriyonik testere.kesmek.

Bu cihaz aynı zamanda bakır levha, kompozit levha, plastik levha vb. malzemelerin kesilmesi için de uygundur.

(1) Bu makine aşağıdaki ana bileşenlerden oluşmaktadır.

a.Ekipman ana gövdesi C. Genel sıkma sistemi E. Elektrik Sistemi

b.Tezgah d.Otomatik besleme cihazı F. Soğutma sistemi

(2).Ana bileşen yapısı ve diğer

a.Ekipman ana gövdesi

Ekipman ana gövdesi dört parçadan oluşur: ana çerçeve, kaldırılmış mekanizma, kafa yürüme mekanizması, testere bıçağı sıkma mekanizması.

(Ben ev sahipliği yapıyorum

Ana çerçeve, tavlamadan sonra lehimlenen bir kaynak işlemini benimser ve ana yüzey yüzeyi, yüzeyi düz olacak şekilde işlenir.

(II) kaldırılabilir

Kafanın kafa kaldırması, farklı kalınlıklardaki testere ihtiyaçlarını karşılamak için paralel bir çift sürgülü ray ve hidrolik sistemin düzgün bir kaldırma kafası ile tasarlanmıştır.

(III) Makine kafası mekanizması

Kafa hareket mekanizması tarafından tahrik edilen fleksografik motor, dişli raf tahriki ve sol ve sağ paralel çift sürgülü ray tasarımını birleştirir, kafanın hareketli ataletini etkili bir şekilde azaltır, büyük hareketin düzgünlüğünü iyileştirir ve vardiya sarsıntısını etkili bir şekilde azaltır Hareketin en iyi kesim düz hassasiyeti.Yolculuğun en yüksek hızı 9 m/dk'ya, geri çekilme ise 17 m/dk'ya ulaşabilir.

(IV) testere bıçağı sıkıştırma mekanizması

Çift flanş, somunla birlikte kullanılır ve somunu sıkmak için somun sıkılır, testere bıçağını uygun ve hızlı bir şekilde kilitler.

b.çalışma tezgahı

Çalışma tezgahı, ana bilgisayar çerçevesine uyacak şekilde tasarlanmıştır, böylece operatörün sayfayı taşıması daha kolay olur ve sayfa sayfalarını kaydeder.

C. Genel sıkma sistemi

Bisiklet basıncı ile genel piezoelektrik kapak formu çalıştırılır, hava basıncı üst pres üzerine yerleştirilir, alüminyum sac malzeme masaya yerleştirilir, kıvrılma sağlanırken küçük sac bağlanır ve küçük sac alınır.

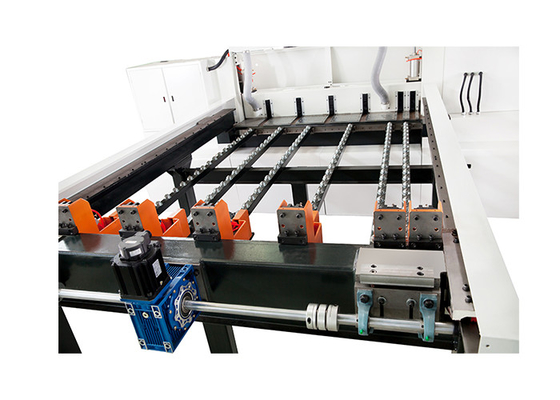

d.Otomatik besleme cihazı

Otomatik besleme cihazı kullanılır ve besleme doğru ve kullanışlıdır.Toplu levha testere ise, dokunmatik ekran girişine karşılık gelen veriler olduğu sürece, operatör tarafından bıçaklı testerenin kesilmesi gerekli değildir.

e.Elektrik sistemi

Elektrik sistemi, bağımsız bir güç kutusu anahtarı ile tasarlanmıştır ve güç kaynağı, yaygın bir endüstriyel üç fazlı elektrik kaynağıdır ve voltaj 380V'dir.Elektrik kutusundaki bağımsız düğmeler, anlaşılması kolay.Keserken, sadece malzemeyi masaüstüne yerleştirmeniz ve düğmeyi başlatmak için anahtarı çalıştırmanız gerekir.Düğme anahtarı etkinleştirildikten sonra, pres kapağı aşağı bastırılır ve ana testere motoru, testere bıçağının yüksek hızda dönmesini sağlar, testere bıçağı otomatik olarak yukarı doğru hareket eder ve hareket konumundan sonra kafa malzemeye kesilir.Tüm kesme malzemesi işlemi sona erdiğinde, ana testere motoru durur, testere bıçağı otomatik olarak dibe iner ve kafa otomatik olarak ilgili iş istasyonu tarafından ayarlanan sabit noktaya geri döner.

f.Soğutma sistemi

Bitkisel kesme yağı, enerji tasarrufu sağlayan ve çevre dostu, soğutma sistemi ile zorlamalı yağ ve yağ buharı soğutma, soğutma etkisi kullanır.

2. Ana teknik özellikler ve parametreler

Teknik özellikler ve parametreler

SSS

S: üretici misiniz?
C: Evet, kendi fabrikamız var ve rekabetçi bir fiyata doğrudan satış sözü veriyoruz.Fabrikamızı istediğiniz zaman ziyaret etmeye hoş geldiniz.

S: Kendi gereksinimlerime göre bir makine alabilir miyim?
A: Tabii. OEM ve ODM'yi kabul ediyoruz.

S: Bu tür bir makineyi ilk kez kullanıyorum, kullanımı kolay mı?
A: makinenin nasıl kullanılacağını gösteren kılavuz video ve makine ile size gönderilen ingilizce talimat kitabı var.Hala herhangi bir sorunuz varsa, makineyi iyi kullanana kadar sizin için ücretsiz profesyonel rehber sağlayacağız.

İhtiyacınız olan makineyi bulamadıysanız, bizimle de iletişime geçmekten çekinmeyin.Size en iyi öneriyi vermek için elimizden geleni yapacağız.
