Kesme Genişliği 2600MM Cnc Alüminyum Levha Testereleri 3950Rpm Yarı Otomatik

HL - 8B Yarı Otomatik Alüminyum Levha Testere Makinası Kesim Genişliği 2600MM

Tanım

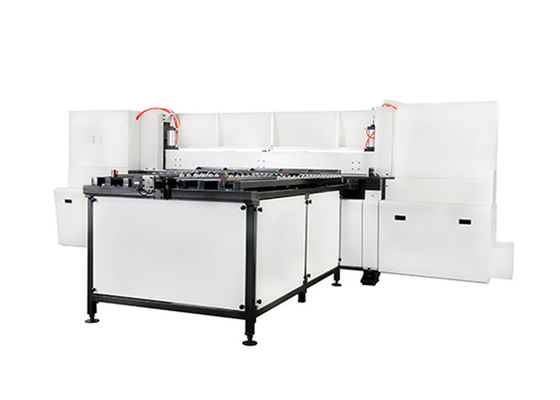

Model: HL-8B yarı otomatik alüminyum testere kesme makinası

▲ HL, Heineda firmasının yarı otomatik alüminyum levha testere makinesinin modelini temsil etmektedir.

▲ 8, alüminyum levha testere makinesinin boyutunu temsil eder, 8b 2600 mm kesilebilir.

Bu aparat alüminyum levhaların, bakır levhaların, kompozit levhaların, plastik levhaların kesilmesine uygulanabilir.

Teknik özellikler ve parametreler

Herhangi bir değişiklik olması durumunda yukarıdaki özellikler bildirilmez

Ana ünite ve makinenin adı

HL-8B yarı otomatik alüminyum levha kesme makinesinin ana ünite adı.

Mekanik karakteristiği

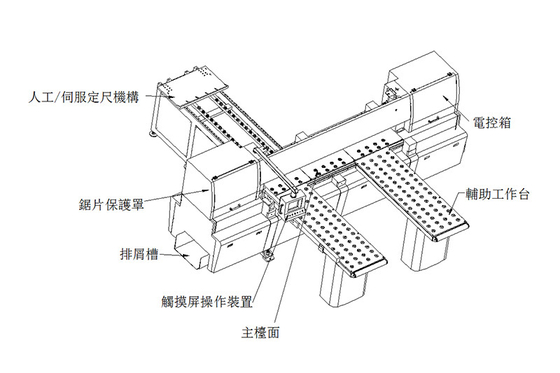

(1) Bu makine aşağıdaki ana bileşenlerden oluşmaktadır.

a.Ekipman ana gövdesi d.Dokunmatik ekran |Kontrol Paneli

b.Genel sıkma sistemi E. Soğutma sistemi

C. Otomatik sabitleme cihazı F. Ana çalışma tezgahı

G. Yüzer İstasyon

(2).Ana bileşen yapısı ve diğer

a.Ekipman ana gövdesi

Ekipman ana gövdesi dört parçadan oluşur: ana çerçeve, kaldırılmış mekanizma, kafa yürüme mekanizması, testere bıçağı sıkma mekanizması.

(Ben ev sahipliği yapıyorum

Ana çerçeve bir kaynak işlemi benimser ve geri döndükten sonra lehimlenir.

(II) kaldırılabilir

Kafa kaldırma, üst ve alt paralel demet ile tasarlanmıştır ve hidrolik sistemin sabit kaldırma kafası kesilir.Testere kesildiğinde, farklı kalınlıklardaki testere ihtiyaçlarını karşılamak için farklı kalınlıklardaki testere ihtiyaçları kullanılabilir.Malzeme testeresini uygularken, testere bıçağının kullanım ömrünü artıran bir kaynak da vardır.

(III) Makine kafası mekanizması

Kafa hareket mekanizması, dişli raf tahriki tarafından tahrik edilen flexoffall azaltıcı motor ve üst ve alt paralel çift sürgülü rayları birleştirerek kafanın kafa ataletini etkili bir şekilde azaltır, dev koltuğun pürüzsüz performansını artırır ve atışı etkili bir şekilde azaltır Hareketin en iyi kesim düz hassasiyetine ulaşın.Yolculuğun en yüksek hızı dakikada 15 metreye ulaşabilir ve geri çekilme 18 m / dak'ya ulaşabilir.

(IV) testere bıçağı sıkıştırma mekanizması

Çift flanş, somunla birlikte kullanılır ve somunu sıkmak için somun sıkılır, testere bıçağını uygun ve hızlı bir şekilde kilitler.

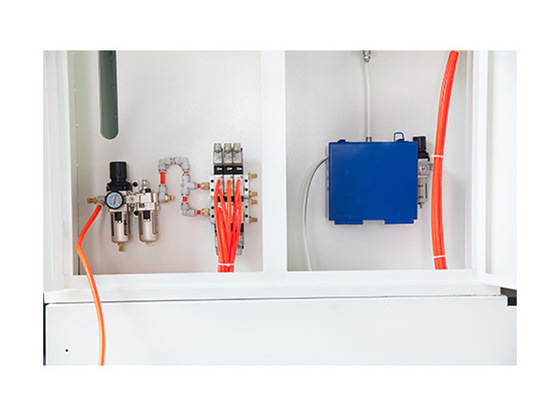

b.Genel sıkma sistemi

Bisiklet basıncı, entegre sıkıştırma başlığı formu ile hava basıncı presin üst yüzeyine, alüminyum sac malzeme ise tezgah üzerine yerleştirilerek senkron basınç sağlanır.

Küçük levha kesilirken küçük levha daha doğrudur.Genel sıkmanın rolü iyidir ve gürültü azalır, bu da tüm testere işleminin güvenliğini büyük ölçüde artırır.

C. Otomatik sabitleme cihazı

Otomatik bir çift cihazı kullanarak, cetvel için uygun olan servo motoru takın.Bıçaklı testere işlemi yapılırsa, sabitleme aparatı ayarlanabildiği sürece bıçağı operatör üzerinden kesmek için bıçağı kesmeye gerek kalmaz ve üretim verimliliği artar.

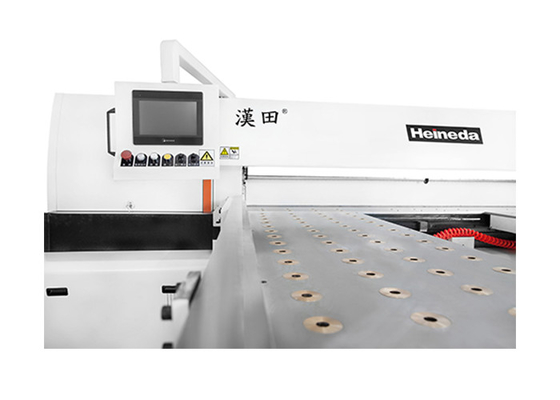

d.Dokunmatik ekran |Kontrol Paneli

Elektrik sistemi, kontrol paneli ve dokunmatik ekran tasarımı, kullanımı kolay, yüksek verimlilik benimser.Operatörün çalışmasını kolaylaştırmak için kontrol panelindeki anahtar düğmesini ve acil durdurma düğmesini kontrol edin.Tüm kontrol düğmeleri dokunmatik ekranlarda sezgiseldir, dokunmatik ekrandaki işlev düğmeleri aracılığıyla gerçekleştirilebilir ve bu makine ayrıca bir iş istasyonu tasarımı kullanır, bir toplu sayfanın kesimini ayarladığınız sürece dokunmatik ekranda iş istasyonunu seçin Uzunluk ve testere, levhanın yanında, ardından dokunmatik ekrandaki çalıştırmaya basın.Testerenin konumu, yalnızca kesme döngüsünü azaltmakla kalmayıp aynı zamanda yığın levhanın kesme verimliliğini de artıran levha uzunluğu konumundadır.

e.Soğutma sistemi

Bitkisel kesme yağı, enerji tasarrufu sağlayan ve çevre dostu, soğutma sistemi ile zorlamalı yağ ve yağ buharı soğutma, soğutma etkisi kullanır.

f.Ana Tablo:

Ana çalışma sayfası yüzer bir masadır ve bakır kanat profili, kolloidal krom kaplama panel üzerine yerleştirilmiştir.Dayanıklılık arttırıldığında sac malzemenin işçiler üzerindeki iş verimi de artmaktadır.

G. Yüzer İstasyon:

1. Yüzer tezgah boyutu: 1520 mm (uzun) X500 mm (genişlik) X2.

2. Yüzer tablanın yüzeyi, sert krom kaplama bir panel ile donatılmıştır ve bakır hava yüzer boncuklar donatılmıştır, gerçek yuvarlaklık yeterlidir ve sızması kolay değildir, en iyi yüzdürme toz girişinden kördür.

Büyük alışveriş listesi

mekanik standart

Paketleme, nakliye

1. Ekipmanın ambalajı, uzun mesafeli nakliye, çoklu taşıma ve depolama gereksinimlerini karşılamalıdır.Ambalaj sağlam, güvenilir, korozyona, neme ve hırsızlığa karşı dayanıklı olmalıdır.

2. Kaybı kolay, özel yayıcılar, profesyonel aletler vb., ayrı ayrı paketlenecek ve karakterin adını belirtecek ve çıkarması kolay.

3. Satıcı paketi ve nakliyesi gibi kayıp, kusur, küf, pas, nem ve kusurlardan dolayı tamir, takviye veya değiştirilmesinden satıcı sorumludur.

4. Nakliye ücreti satıcıya sağlanır.
