Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Kesme uzunluğu: | 2600mm | kırpma genişliği: | 2600mm |
|---|---|---|---|
| kesme yüksekliği: | 3 ~ 160mm | Maksimum testere bıçağının maruz kaldığı yükseklik: | 163 mm |
| Yürüyen servo motor: | 1.5KW | Zemin yüksekliğinden çalışma odası: | 1120MM |
| Vurgulamak: | 2600mm Otomatik Testere Kesme Makinası,Otomatik Testere Kesme Makinası Bilgisayarlı |
||

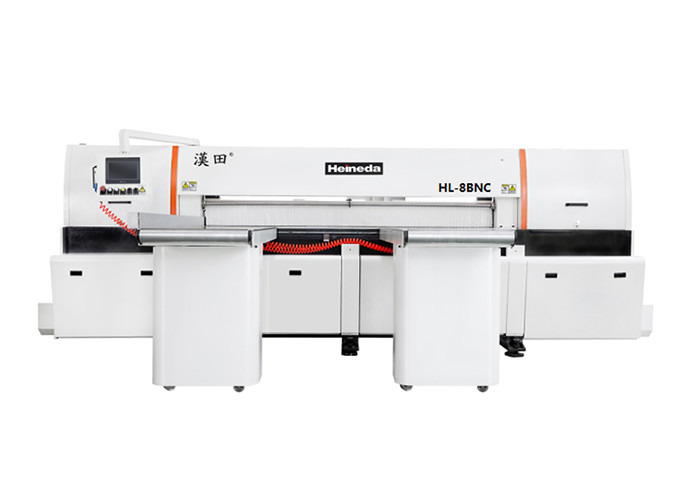

HL-8BNC Kompozit Levha Plastik Levha için Otomatik Testere Makinesi
Tanım
Model: HL-8BNC otomatik testere kesme makinası
▲ HL, Heineda Company'nin tam otomatik testere kesme makinesi modelini temsil eder.
▲ 8, testere makinesinin boyutunu temsil eder, 8, 2600 mm genişliğinde kesilebilir.
▲ BNC, tam otomatik model için bu testere kesiciyi temsil eder.
Bu aparat bakır levhaların, kompozit levhaların, plastik levhaların vb. testerelenmesine uygulanabilir.
Teknik özellikler ve parametreler
| modeli | HL-8BNC | |
| Testere yeteneği | Kesme uzunluğu | 2600mm |
| kırpma genişliği | 2600mm | |
| kesme yüksekliği | 3 ~ 160mm | |
| Maksimum testere bıçağının maruz kaldığı yükseklik | 163 mm | |
| şerit | Ana testere motoru | 30kw servo motor |
| Testere çapı | Ø540mm | |
| Ana testere mili çapı | Ø38mm | |
| Ana testere hızı | 1500 ~ 3000 dev / dak | |
| testere | Yürüyen servo motor | 1.5kw |
| ileri hız | Hızlı 9 m / dak | |
| Arka hız | Hızlı 17 m / dak | |
| başka | Otomatik besleme motoru | AC 2KW |
| Hava basıncı | ≥5,0 kg / cm2 | |
| Zemin yüksekliğinden çalışma odası | 1120mm | |
| Takım tezgahı şekli (uzunluk × genişlik × yükseklik) | 5240 mm × 6700 mm × 2040 mm | |
| Gerilim | 380V / 50Hz | |
| Testere doğruluğu | Testere doğruluğu (ayarlanan değere kıyasla) | ≤ ± 0.3mm |
| Dikeylik | ≤ ± 1 ° | |
| tekrarlanabilirlik | ≤ ± 0,2 mm | |
| Dayanağa bağlı olarak | Enine dikeylik (testere yönü) | ≤ ± 1 ° |
| Enine dikeylik (besleme yönü) | ≤ ± 1 ° | |
Mekanik karakteristiği

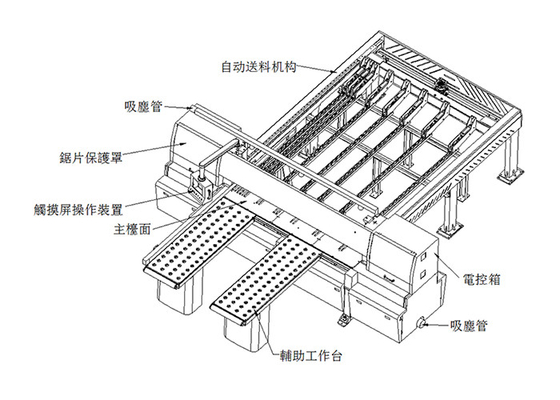

(1) Bu makine aşağıdaki ana bileşenlerden oluşmaktadır.
a.Ekipman ana gövdesi d.Dokunmatik ekran |Kontrol Paneli G. Yüzer İstasyon
b.Genel sıkma sistemi E. Soğutma sistemi h.Testere bıçağı
C. Otomatik besleme cihazı F. Ana tezgah
(2).Ana bileşen yapısı ve diğer
a.Ekipman ana gövdesi
Ekipman ana gövdesi, bir ana çerçeve, bir toner kafası, bir başlık hareket mekanizması, bir testere bıçağı sıkıştırma mekanizması ve benzerlerinden oluşur.
(Ben ev sahipliği yapıyorum
Ana çerçeve bir kaynak işlemi benimser ve geri döndükten sonra lehimlenir.
(II) kaldırılabilir
Kafa kaldırma, hidrolik sistemin sabit kaldırma kafası aracılığıyla üst ve alt paralel çift kızaklar (Tayvan gümüşü) ile tasarlanmıştır, kesim sırasında, testerelerin ekrandaki testereleri, farklı kalınlıkların testere gereksinimlerini karşılayabilir Malzeme elde ederken testere bıçağının hizmet ömrünü artıran bir kaynak da vardır.İş mili tamamen kapalı bir şaft kutusu, üç yüksek hızlı rulman kullanır (Rulman markaları SKF / NSK'dır) ve iş mili darbesini azaltır.Montaj sırasında yağlama yağına mil kutusu eklenmiş olup, 1 yıl içerisinde yağlama yağına ihtiyaç duyulmaz.Mil iletimi, çok şeritli bir iletimde kullanılır.
(III) Makine kafası mekanizması
Kafa hareket mekanizması, dişli raf tahriki tarafından benimsenen servo motor ve üst ve alt paralel çift sürgülü ray tasarımını birleştirerek kafanın kafa ataletini etkili bir şekilde azaltır, testere hareketinin düzgün performansını artırır ve kaymayı etkili bir şekilde azaltır. En iyi kesim düz hassasiyetini elde etmek için mobil Rock'ın.Tel ray sürgüsü toz geçirmez bir sürgü kullanır (çevrimiçi ray markası Tayvan ve konsantre yağ kaynağına sahiptir. Kafanın ve testere bıçağının kademesiz hızı, fiili üretime göre dokunmatik ekrandaki düğme ile ayarlanabilir ve testere bıçağı hızı ayarlanır.
(IV) testere bıçağı sıkıştırma mekanizması
Çift flanş, somunla birlikte kullanılır ve somunu sıkmak için somun sıkılır, testere bıçağını uygun ve hızlı bir şekilde kilitler.
b.Genel sıkma sistemi
İki silindirli dişli raf düzlemi kayar yapısı, entegre piezoelektrik kapak formu, üst aceleden, malzeme seviyesi masaya yerleştirilir, senkron piezoelektrik sağlanırken, küçük levha daha hassas bir şekilde kesilir.Genel sıkmanın rolü iyidir ve gürültü azalır, bu da tüm testere işleminin güvenliğini büyük ölçüde artırır.Makine toz perdesi, toz sızıntısını büyük ölçüde azaltan pres kapağının dışına monte edilmiştir.
C. Otomatik besleme cihazı
Otomatik iş kelepçesi besleme cihazı kullanılır ve iş kelepçesinin iki taraflı rayları kaynaklı çelik kiriş yapısından oluşur.Servo, çift dişliyi ve kremayer tahrikini lineer çizgide (Tayvan) ve manyetik ızgara ile iki hizalı bir şekilde, dakikada 10 metreye kadar erişim hassasiyetini çalıştırır.Bıçaklı sac testere yapılırsa, testere verileri dokunmatik ekranda ayarlandığı sürece operatör aracılığıyla bıçak üzerindeki bıçağın kesilmesine gerek kalmaz ve üretim verimliliği sürekli olarak kullanılabilir.Besleme çerçevesi güvenlidir ve 2 tondan az olmayan malzeme işlemlerini sürdürebilir.Yük tutucu, malzeme hareketi için uygun olan çok gruplu poliüretan silindirden yapılmıştır.
d.Dokunmatik ekran |Kontrol Paneli
Elektrik sistemi, kontrol paneli ve dokunmatik ekran tasarımı, kullanımı kolay, yüksek verimlilik benimser.Operatörün çalışmasını kolaylaştırmak için kontrol panelindeki her bir işlev düğmesini ayarlayın.Tüm kontrol düğmeleri dokunmatik ekranda sezgiseldir ve dokunmatik ekrandaki işlev düğmeleri aracılığıyla ilgili işlemleri gerçekleştirebilir.Aynı zamanda, HL-8BNC ayrıca bir iş istasyonu tasarımı kullanır, dokunmatik ekranda bir iş istasyonu seçerek, bir toplu levhanın testere uzunluğunu ve testereleri, levhanın yanında ayarlayın, ardından dokunmatik ekranda çalıştırmaya basın.Testere döngüsünün konumu, sac uzunluğunun dışında kalır, bu da sadece kesme döngüsünü azaltmakla kalmaz, aynı zamanda yığın sacın kesme verimliliğini de artırır.
e.Soğutma sistemi
Normal sıcaklık, enerji tasarrufu ve çevre dostu, memeden testere bıçağına üfleme, soğutma için kullanılır.
f.Ana Tablo:
Ana çalışma alanı krom kaplamadır ve dayanıklılık geliştirmesi durumunda malzeme ile tezgah arasındaki sürtünme de azaltılır.
G. Yüzer İstasyon:
1. Yüzer tezgah boyutu: 1800 mm (uzun) X600 mm (genişlik) X2.
2. Yüzer tablanın yüzeyi, çok sayıda poliüretan üniversal tekerlek ile donatılmıştır ve operatör, malzemeyi masanın üzerinde kolayca yükseltebilir ve tabakanın çizilmesini önleyebilir.Kazıma karar kriterleri: Belirgin bir dokunuş yok.Ocak 2016'da özel referans alınabilir (satın almalarla üretilen levha malzemesi, bu pano şu anda satın alınarak kaydedilir).Levha çizilebilirse, tamburlar veya dönüştürme ekipmanı, hurdaya ayrılana kadar değiştirilecektir.
h.Testere bıçağı hurdası:
Testere bıçağı toz deposu bir sıyırıcı kauçuktur.
▲ Çapraz pençeler:
1. İş klipsi miktarı standart konfigürasyon: 8 mekanik klips.
2. Her sıkışma, manivela yöntemine sahip bir silindir ile donatılmıştır ve çalışma nesnesi çekildiğinde, iş malzemesinin levhayı sıkıştırmasını sağlamak mümkündür.Yukarıdakiler yapıldığında, çene ön tablaya hareket ettirilir, levhayı sıkıştırır, geriye doğru hareket eder ve işlemi azaltır.
I. Müşteriler için özel gereksinimler:
1. Operatörün bıçak kesme pozisyonunda bir hata ayarlamasını önlemek için limit mekanizmasını kurabilirsiniz.
2. Arka konumlandırma, bir bütünleşik değil, bir araya getirilecek şekilde değiştirilir.
3. Dış vites çarkı, tabakayı çizme gibi poliüretan malzeme kullanır, diğer malzeme besleme çarklarını değiştirmeye veya levha hurdaya çıkana kadar ekipmanı değiştirmeye devam eder.
4. Cihazın doğruluğu sağlaması gerekir, bıçak radyal sıçramasının kontrol yönteminin ve besleme cihazındaki değişikliğin azaltılması önerilir.Mil vuruşu ± 0,01 mm (eksenel);flanş uç yüzeyi ± 0,03 mm'dir.
5. Mil besleme kaydırıcısı, yağ borusu üzerine döşenecek olan yağ borusu üzerinde yoğunlaştırılır.
6. Elektrik kontrol kabini IP54'ü karşılar, pnömatik valf istasyonları ve hidrolik valf istasyonlarının toz geçirmez olması gerekir.
7. Optimum toz toplama etkisini sağlamak için toz deposundaki toz toplama cihazının optimize edilmesi gerekir.
8. Hava tabancası takma kancasını takın.
9. Seyahat hızı, bir servo ücreti kullanılarak ayarlanabilir, belge adımını ayarlayın ve düğme, 0,9 m / dak besleme hızını kontrol eder.
10. PLC sayım fonksiyonunu artırın.(Testere kesicilerin sayısını kaydedin)
Ürün ekranı
mekanik standart
| ev sahibi gördüm | 1 takım | |
| Otomatik besleme sistemi | 1 takım | |
| Ön çalışma tezgahı (toplu) | 2 koltuk (hareketli bir takım) | |
| Yedek parça | Bir parti (kutuya bakın) | |
| Yerinde kurulum | Kaldırma ekipmanı ve ortak araçlar sağlama ihtiyacı, tedarikçi rehberliği kurulumu, yardımcı olması gerekiyor | |
| Yerinde hata ayıklama | Tedarikçi rehberliği | |
| Yerinde eğitim | Tedarikçiler, ekipmanın çalışması, elektrik prensipleri vb. gerekli bakım teknik eğitiminden sorumludur. | |
| Yerinde kabul | Her iki taraf da sorumludur | |
| Teknik veriler (ekipman ile teslimat) | sertifika | 1 kopya |
| Kullanma talimatları | 1 kopya | |
| Paket listesi | 1 kopya | |
Ana bileşenler marka model listesi (burada sadece referans içindir, elektrik kontrolüne göre özeldir)
| Seri numarası | Elektrik adı | Elektrik modeli | Miktar | Menşei | Marka |
| 1 | Güç devre kesici | EZD100E3100N | 1 | Fransa | Schneider |
| 2 | elektromanyetik kontaktör | LC1D09M7C AV220V | 3 | Fransa | Schneider |
| 3 | elektromanyetik kontaktör | LC1D18M7C AC220V | 1 | Fransa | Schneider |
| 4 | Sıcak aşırı yük rölesi | LRD07C 1.6 ~ 2.5A | 1 | Fransa | Schneider |
| 5 | Sıcak aşırı yük rölesi | LRD10C 4 ~ 6A | 1 | Fransa | Schneider |
| 6 | ara röle | RXM2CB2BD | 15 | Fransa | Schneider |
| 7 | sigorta | SİGORTA-6A | 3 | Çin | |
| 8 | Güç kaynağını değiştirmek | NES-200-24 8.8A | 1 | Tayvan | Ming Wei |
| 9 | Kontrol transformatörü | NSK-1.0 AC380 / 220 / 3P / 1.0KVA | 1 | Çin | Tay |
| 10 | yakınlık anahtarı | PM12-04N | 7 | Japonya | Omron |
| 11 | Limit anahtarı | YBLX-ME / 8108 | 2 | Çin | Tay |
| 12 | Güç anahtarı kilidi | XB-BG21C | 1 | Fransa | Schneider |
| 13 | Güç göstergesi | XB2 BVM1C AC220V | 1 | Fransa | Schneider |
| 14 | Işıklı çalıştırma düğmesi | XB2 BW33B1C (yeşil) DC24V | 1 | Fransa | Schneider |
| 15 | Sarı düz düğme | XB2-BA51C (1NA) | 1 | Fransa | Schneider |
| 16 | acil Durum butonu | XB2BS542C (1NK) | 1 | Çin | |
| 17 | dağılmış parlaklık | SZL-803/150 | 2 | Çin | |
| 18 | Soğutucu fan | EKSENEL FAN AC220 21W | 1 | Çin | |
| 19 | Çok katmanlı polis lambası | LTA-205TJ3 DC24V | 1 | Çin | |
| 20 | Programlanabilir Kontrolörler | CP1H-X40DT-D | 1 | Japonya | Omron |
| 21 | RS-232C arayüzü | CP1W-CIF01 | 1 | Japonya | Omron |
| 22 | dokunmatik ekran | TK6100IV5 10 inç renkli | 1 | Tayvan | Wiun Tong |
| 23 | kodlayıcı | E6B2-CWZ6C 2000P / Sağ | 2 | Japonya | Omron |
| 24 | Giriş düzenleyici potansiyometre | Meksika0 | 2 | Çin | |
| 25 | Pnömatik solenoid valf | TG2521-08 DC24V | 6 | Tayvan | AirTAC |
| 26 | Ana motor invertörü | 37kw | 1 | Çin | semimma |
| 27 | Besleme servo motoru | 2.0kW | 1 | Japonya | Matsushita |
| 28 | Ana motor | 30kw | 1 | Çin | semimma |
| 29 | Yürüyen motor | 1.5kW (AC) | 1 | Japonya | Matsushita |
| 30 | Piezoelektrik silindir | SC80-265 | 2 | Tayvan | AirTAC |
| 31 | Toz geçirmez silindir | MF32-75 | 2 | Tayvan | AirTAC |
| 32 | yüzer silindir | ACQ63-10 | 16 | Tayvan | AirTAC |
| 33 | Mil yatağı | 6209 | 3 | İsviçre | SKF |
| 34 | El yakalama silindiri | Si63-150 | 8 | Tayvan | AirTAC |
| 35 | Besleme kaydırıcısı | HGW35 | 2 | Tayvan | Hiwin |
| 36 | Kaldırma kaydırıcısı | HGL35-CA | 4 | Tayvan | Hiwin |
| 37 | Yürüyen kaydırıcı | HGL35-HA | 4 | Tayvan | Hiwin |
Sarf malzemesi parça listesi
| Öğe | Ürün adı | Özellikler / model | Menşei | birim | Dozaj | Birim fiyat RMB (vergi dahil) | Teslimat | Not |
| 1 | çok kama | PL-1475 | Yerli üretim | 根 | 1 | 300 | 10 gün | garanti kapsamında değil |
| 2 | Testere bıçağı | İç delik 38 mm, dış çap 540 mm olup, 5.00 mm ila 8.00 mm kalınlıkta monte edilebilir. | NA | NA | NA | NA | parti satın al | garanti kapsamında değil |
| 3 | Yakalayıcı oluk kauçuk | 4400*110*6.0 | içe aktarmak | 件 | 2 | 1.200.00 | 10 gün | garanti kapsamında değil |
| 4 | Davlumbaz silindirine basmak | SC80-225 | AirTAC | 件 | 2 | 455 | 20 gün | Garanti bir yıl |
| 5 | Toz geçirmez silindir | MF32-75 | AirTAC | 件 | 2 | 268 | 20 gün | Garanti bir yıl |
| 6 | El pençe silindiri | Si63-125 | AirTAC | 件 | 8 | 326 | 20 gün | Garanti bir yıl |
| 7 | Sigorta | RT18 ~ 32 | Yerli üretim | 只 | 2 | 8 | 10 gün | |
| 8 | erişim silindiri | ACQ63-10 | AirTAC | 件 | 24 | 180 | 20 gün | Garanti bir yıl |
| 9 | Mil yatağı | 6209 | SKF | 只 | 3 | 450 | 10 gün | Garanti bir yıl |
| 10 | Hidrolik yağ | 46 # frezelenmeyen hidrolik yağ | Çin Seddi | L | 40 | Garanti bir yıl | ||
| 11 | Diğer ölçeklendirilmemiş satın alma plakalarının poliüretan evrensel çarkı (veya kalan malzeme çarkını değiştirin) | 50 * 30 | Yerli üretim | 只 | 160 | 20 | 10 gün | Poliüretan tekerlek rengi yarı saydamdır (白), diğer malzemeleri değiştirmeniz gerekirse, kalite garantisinin her iki tarafça müzakere edilip edilmediği bir yıl garantilidir. |
Açıklamalar: Fiyat mevcut fiyattır ve fiili işlem piyasa dalgalanmalarıyla değişecektir.
SSS
S: üretici misiniz?
C: Evet, kendi fabrikamız var ve rekabetçi bir fiyata doğrudan satış sözü veriyoruz.Fabrikamızı istediğiniz zaman ziyaret etmeye hoş geldiniz.
S: Kendi gereksinimlerime göre bir makine alabilir miyim?
A: Tabii. OEM ve ODM'yi kabul ediyoruz.
S: Bu tür bir makineyi ilk kez kullanıyorum, kullanımı kolay mı?
A: makinenin nasıl kullanılacağını gösteren kılavuz video ve makine ile size gönderilen ingilizce talimat kitabı var.Hala herhangi bir sorunuz varsa, makineyi iyi kullanana kadar sizin için ücretsiz profesyonel rehber sağlayacağız.
İhtiyacınız olan makineyi bulamadıysanız, bizimle de iletişime geçmekten çekinmeyin.Size en iyi öneriyi vermek için elimizden geleni yapacağız.
